Automatisches Relaxations- und Creep-Prüfgerät

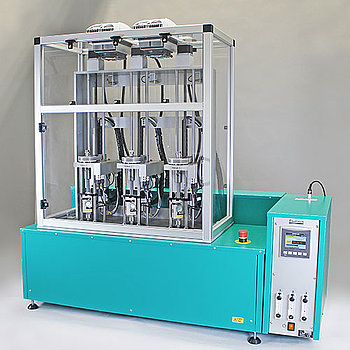

EB 18-II-3 – Automatisches Relaxations- & Kriechprüfgerät für normgerechte Langzeitmessungen
Das EB 18-II-3 ist ein hochentwickeltes automatisches Prüfsystem zur Durchführung von Relaxations- und Kriechtests an Gummi- und Kunststoffmaterialien. Mit individuell geregelten Prüfstationen und flexibler Softwaresteuerung ermöglicht es dauerhafte und präzise Materialanalysen – normkonform und anpassbar.
1. Normgerechte Prüfung & Temperaturbereich
✅ Individuelle Temperaturregelung pro Zelle und Prüfstation
✅ Temperaturbereich: +40 °C bis +200 °C
✅ Entspricht folgenden Normen:
- ISO 188 Methode A
- ISO 3384-1 Methode A
- ISO 6914 Methode A
- ISO 899 (modifiziert)
2. Hauptmerkmale & Ausstattung
🔹 Standardkonfiguration
✅ Inklusive Druckplatten und 1000 N Wägezellen
✅ Erweiterbar mit Zubehör für spezielle Anwendungen:
- Verschiedene Wägezellenausführungen
- Relaxation in Flüssigkeit (Kompression)
- Zugversuche in Luft
- Spezialklemmen für Kriechversuche nach ISO 899-1
🔹 Verfügbare Varianten
✅ EB 18-II-3HT – Hochtemperaturausführung bis +300 °C
✅ EB 18-II-3HF – Hochkraftausführung bis 2000 N
🔹 Prüfung bei Raumtemperatur
✅ Durch Hochstellung der Prüfstände in der Haube jederzeit möglich
3. Modernes Design & Steuerung
✅ Servomotorische Steuerung – für präzises Absenken, Anheben, Stauchen und Strecken
✅ Polycarbonat-Gehäuse mit Aluminiumrahmen – für hervorragende Temperaturstabilität
✅ Integrierter Hochpräzisions-Ofen – gemäß ISO 188 Methode A
4. Steuerung über EC 13 Software
✅ Windows-basierte Anwendung für:
- Einfache Testkonfiguration
- Live-Ergebnisanzeige während des Testverlaufs
- Protokollierung und Auswertung
5. Flexible Testmodi – Schnell umschaltbar
✅ Gleiches Zubehör für Spannungsrelaxation und Kriechprüfung

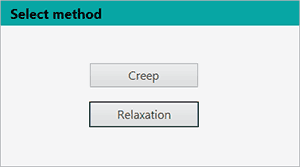

✅ Moduswechsel direkt in der EC 13 Software
✅ Schneller Umbau der Prüf-Rigs zwischen Zug und Druck (detailliert im Handbuch beschrieben)
📌 Empfehlung: Für optimale Leistung sollte das System in einer Umgebung mit stabiler Temperatur zwischen +10 °C und +30 °C betrieben werden.
Mit dem EB 18-II-3 erhalten Sie ein automatisiertes, präzises und vielseitiges Prüfsystem für hochqualifizierte Materialanalysen unter Langzeitbelastung – perfekt für Labor, Entwicklung und Qualitätssicherung.
Spezifikationen:
Normen:
- ISO 188 Methode A
- ISO 3384-1 Methode A
- ISO 6914 Methode A
- ISO 899 mit Modifikation
- andere gleichwertige Normen
Temperaturbereich:
- +40 °C bis +200 °C (EB 18-II-3, EB 18-II-3HF)
- +40 °C bis +300 °C (EB 18-II-3HT)
Im Lieferumfang enthalten:
- All-in-One-Computer (Windows) mit Monitor, Tastatur und Maus
- Supportvertrag erstes Jahr
- Handbuch in Englisch
- Hilfsmittel wie ein Stylus-Stift für den Touchscreen des Instruments
- Akkreditierte Kalibrierung inkl. Zertifikat
Wichtige Spezifikationen:
- EC 13 Software – Erforderlich für die Verwendung von EB 18-II-3
- Temperaturschwankung in der Zeit ± 0,25 °C
- Temperaturanzeige mit Sensor in jeder Zelle (SPS)
- Temperaturregler mit 0,1°C Sollwert (SPS)
- Einstellbare obere und untere Temperaturgrenzen mit Alarm (SPS)
- Steuerung über eine Mikro-SPS mit Farb-Touchscreen
- Prüfnamen können in der SPS angegeben werden
- Sonderausführung mit geregelter Luftwechselrate und niedriger Luftgeschwindigkeit
- Eingebaute Luftpumpe
- Alarm bei niedrigem Luftdruck (SPS)
- Verbesserte Isolierung reduziert den Energieverbrauch, die Umweltbelastung und die Kosten
- Kühlkanäle im Gehäuse für niedrige Oberflächentemperatur
- Anzeige eines Stromausfalls (SPS)
- Laufzeitmesser (SPS)
- Countdown-Timer für jede Zelle (SPS)
- Alarm-Historie
- Mikrofilter für die Luft, der 99,99 % aller Partikel über 0,1 μm entfernt
Optionales Zubehör für Relaxations- & Kriechprüfungen
Erweitern Sie Ihr Elastocon-Prüfsystem für Zug-, Druck-, Flüssigkeits- oder Biegeprüfungen nach internationalen Normen – mit passgenauem Zubehör für Ihre spezifischen Anforderungen.
🔹 Zubehör für Zugprüfungen
Für den Umbau der Rigs von Druck- auf Zugprüfung:
✅ EB 02.02 – Prüfgriffe für Stress Relaxation in Tension gemäß ISO 6914
✅ EB 02.03 – 100 N Zug-Wägezelle inkl. Adapter – ideal für niedrig belastete Zugversuche
✅ EB 18-II.01 – Spezialklemme für Creep in Tension nach ISO 899-1
🔹 Zubehör für Flüssigkeitsprüfungen
Zur Durchführung von Relaxationstests in Flüssigkeiten:
✅ EB 02.01 – Flüssigkeitsbehälter und gelochte Druckplatte – für Prüfungen nach ISO 3384
🔹 Zubehör für Biegeprüfungen
Für Kriechversuche in Biegung an Kunststoffproben:
✅ EB 02.29 – 3-Punkt-Biegevorrichtung für Creep in Flexure gemäß ISO 899-2
Mit diesem Zubehör machen Sie Ihr Relaxations- und Kriechprüfsystem noch flexibler, normgerechter und anwendungsoptimiert – für präzise Prüfungen in Zug, Druck, Flüssigkeit und Biegung.
