Universalprüfmaschinen
H3000TM / H5000TM – Kompakte Einsäulen-Zugprüfmaschinen für bis zu 5 kN
Die mikroprozessorgesteuerten Universalprüfmaschinen H3000TM (bis 3 kN) und H5000TM (bis 5 kN) der Richard Hess MBV GmbH wurden speziell für Zug-, Druck- und Biegeprüfungen im unteren Kraftbereich entwickelt. Sie vereinen kompakte Bauweise mit hoher Präzision und Vielseitigkeit – ideal für Prüflabore und raue Produktionsumgebungen.
Highlights im Überblick
- Kompakte Einsäulen-Bauweise
Robuste Rahmenkonstruktion aus Aluminium und Edelstahl – mit vollständig verkleideter Spindeleinheit für wartungsarmen Betrieb - Flexible Prüfsoftware & Bedienung
Einfache Prüfungen (z. B. Bruch-/Spitzenwertbestimmung) sind direkt über die integrierte Zehnertastatur möglich – ohne PC
Kraft- und Wegwerte werden auf dem 2-zeiligen LCD-Display angezeigt
Erweiterte Prüfabläufe, Fernsteuerung und grafische Auswertung erfolgen über die PC-Software unter Windows - Vielseitig einsetzbar
Ideal für DIN- und Sonderprüfungen mit umfangreichem Spannzeugprogramm - Präzise Ergebnisse nach Norm
Erfüllung der Genauigkeitsklasse 0,5 gemäß DIN EN ISO 7500-1
Einsatzbereiche
- Werkstoffprüfung im Labor
- Fertigungskontrolle in der Produktion
- Prüfaufgaben an Kunststoffen, Elastomeren, leichten Metallen u.v.m.
H3000TM und H5000TM – die ideale Lösung für präzise, unkomplizierte Prüfungen im unteren Kraftbereich.
Präzise Kraftmessung im Niedrigkraftbereich
Für Prüfaufgaben mit kleineren Kräften stellt die Richard Hess MBV GmbH speziell abgestimmte Kraftaufnehmer mit niedrigen Nennlasten bereit. So wird auch im unteren Messbereich eine hohe Genauigkeit und Wiederholbarkeit sichergestellt.
Verfügbare Kraftaufnehmer:
- Messbereiche von 5 N bis 5000 N
- Linearitätsfehler ≤ 0,03 % – für präzise und normgerechte Prüfergebnisse
Diese Aufnehmer eignen sich ideal für feinskalierte Material- und Komponentenprüfungen – etwa an Kunststoffen, Verbundwerkstoffen oder filigranen Bauteilen.

Technische Daten – H3000TM / H5000TM
Merkmal | H3000TM | H5000TM |
---|---|---|
Nennkraft | 3 kN | 5 kN |
Traversenhub | 520 mm | 520 mm |
Einbauraum | 66 mm (Abstand zur Säule) | 66 mm (Abstand zur Säule) |
Geschwindigkeit | 0,1 – 750 mm/min | 0,1 – 750 mm/min |
Kraftwertauflösung | 200 000 digit | 200 000 digit |
Wegauflösung | 0,0001 mm (Anzeige: 0,01 mm) | 0,0001 mm (Anzeige: 0,01 mm) |
Messrate | 50 Messwerte/s (optional: 400) | 50 Messwerte/s (optional: 400) |
Anzeige | 2-zeiliges LCD-Display | 2-zeiliges LCD-Display |
Festprogramme | Kraftregelung, Bruchkraft, Maximalkraft | Kraftregelung, Bruchkraft, Maximalkraft |
Schnittstelle | USB 2.0 | USB 2.0 |
Abmessungen (H×B×T) | 1036 × 300 × 390 mm | 1036 × 300 × 390 mm |
Gewicht | 36 kg | 37 kg |
Netzanschluss | 230 V / 50 Hz oder 115 V / 50 Hz | 230 V / 50 Hz oder 115 V / 50 Hz |

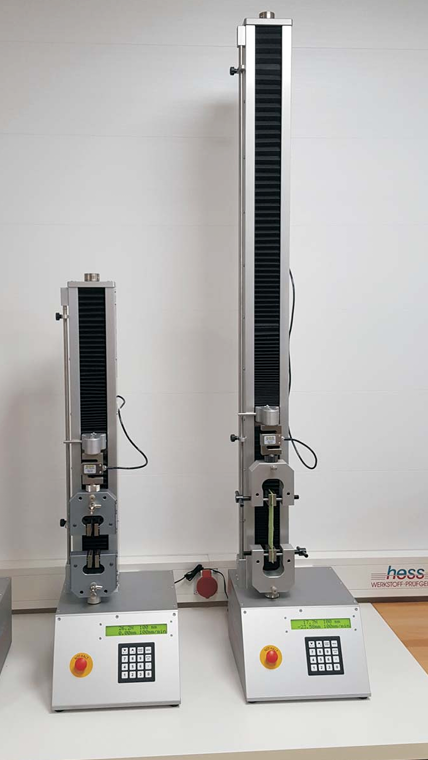

Zugprüfmaschine 3 kN / 5 kN – auch mit erweitertem Hub verfügbar
Die kompakten Einsäulen-Zugprüfmaschinen H3000TM und H5000TM sind auch als verlängerte Sonderausführung mit 1200 mm Traversenhub erhältlich.
Diese Variante eignet sich ideal für Prüfaufgaben an langen Proben oder großen Dehnwegen – bei gleichbleibend hoher Präzision und stabiler Rahmenkonstruktion.
Ihre Vorteile auf einen Blick:
- Erweiterter Hubbereich: 1200 mm
– für Dehnungsmessungen an langen Proben und flexiblen Materialien - Erhältlich für beide Modelle: 3 kN und 5 kN
- Kompakte Bauform trotz Sondergröße
- Volle Kompatibilität mit Zubehör und Prüfsoftware
Ideal für Anwendungen in Forschung, Entwicklung und Qualitätssicherung, bei denen größere Probenlängen geprüft werden müssen – ohne Kompromisse bei Bedienkomfort und Genauigkeit.
Technische Daten – H3000TM / H5000TM verlängert
Merkmal | H3000TM verlängert | H5000TM verlängert |
---|---|---|
Nennkraft | 3 kN | 5 kN |
Traversenhub | 1200 mm | 1200 mm |
Einbauraum | 66 mm (Abstand zur Säule) | 66 mm (Abstand zur Säule) |
Geschwindigkeit | 0,1 – 750 mm/min | 0,1 – 750 mm/min |
Kraftwertauflösung | 200 000 Digit | 200 000 Digit |
Wegauflösung | 0,0001 mm (Anzeige: 0,01 mm) | 0,0001 mm (Anzeige: 0,01 mm) |
Messrate | 50 Messwerte/s (optional: 400) | 50 Messwerte/s (optional: 400) |
Anzeige | 2-zeiliges LCD-Display | 2-zeiliges LCD-Display |
Festprogramme | Kraftregelung, Bruchkraft, Maximalkraft | Kraftregelung, Bruchkraft, Maximalkraft |
Schnittstelle | USB 2.0 | USB 2.0 |
Abmessungen (H×B×T) | 1677 × 300 × 390 mm | 1677 × 300 × 390 mm |
Gewicht | 55 kg | 56 kg |
Anschluss | 230 V / 50 Hz oder 115 V / 50 Hz | 230 V / 50 Hz oder 115 V / 50 Hz |
