Dynamisch-Mechanisches Prüfgerät

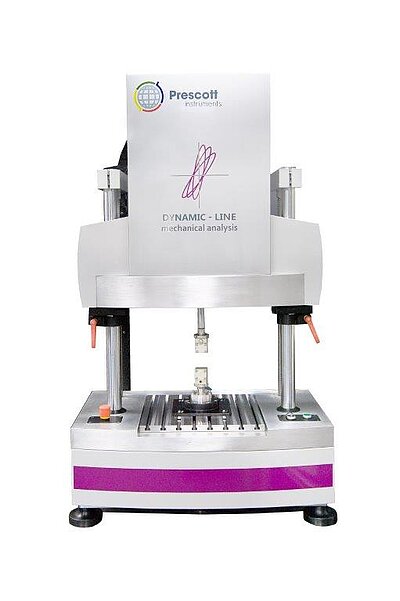

Dynamic Mechanical Analyser – Dynamisch-Mechanisches Prüfgerät von Prescott Instruments
Vielseitig. Leistungsstark. Präzise.
Der Dynamic Mechanical Analyser (DMA) von Prescott Instruments ist ein hochpräzises Prüfgerät zur dynamischen und statischen Materialprüfung. Dank modernster Linearmotortechnologie ermöglicht der DMA zuverlässige Analysen des mechanischen und viskoelastischen Verhaltens verschiedenster Materialien.
Die robuste Konstruktion, vielseitige Prüfmöglichkeiten und eine intuitive Bedienung machen den DMA zur idealen Lösung für anspruchsvolle Anwendungen in Forschung, Entwicklung und Qualitätssicherung.
Produkt-Highlights
🟢 Hohe Prüfkraft – Bis zu 1,75 kN statische und 2,5 kN dynamische Kraft
🟢 Hoher Frequenzbereich – Dynamische Prüfungen mit Frequenzen bis zu 100 Hz
🟢 Modernste Linearmotortechnologie – Für präzise und zuverlässige Prüfergebnisse
🟢 Vielseitige Prüfverfahren – Dynamische und statische Tests in unterschiedlichen Verformungsmodi
🟢 Flexible Probenaufnahme – Leistungsstarke Spannvorrichtungen für verschiedene Materialien und Bauteile
🟢 Robuste Konstruktion – Hohe Stabilität, sichere Bedienung und geringer Wartungsaufwand
🟢 Intuitive Labline-Software – Einfache Prüfkonfiguration, vielseitige Testmodi und zuverlässige Datenauswertung
Anwendungsbereiche
Der Dynamic Mechanical Analyser eignet sich ideal zur Untersuchung der mechanischen und viskoelastischen Eigenschaften von Elastomeren, Gummi, Kunststoffen, Polymeren und technischen Bauteilen.
Technische Daten – DynamicLine
Hinweis: Die Modelle DynamicLine DL1 und DL3 unterscheiden sich hauptsächlich in ihrer maximalen statischen und dynamischen Prüfkraft sowie im Gewicht. Beide bieten denselben Frequenzbereich, Hubweg und Prüfraum.
| Technische Spezifikation | DL1 | DL3 |
| Minimale Prüfkraft | 0,0001 kN | 0,0001 kN |
| Maximale statische Prüfkraft | 0,7 kN | 1,75 kN |
| Maximale dynamische Prüfkraft | 1,0 kN | 2,5 kN |
| Frequenzbereich | 0,001 Hz bis 100 Hz | 0,001 Hz bis 100 Hz |
| Maximaler Hubweg | 88 mm | 88 mm |
| Wegauflösung | 0,001 mm | 0,001 mm |
| Prüfraum (B × T × H) | 300 × 300 × 300 mm | 300 × 300 × 300 mm |
| Stromversorgung | Einphasig, 15 A | Einphasig, 15 A |
| Gewicht | 120 kg | 150 kg |
| Abmessungen (B × T × H) | 800 × 600 × 850 mm | 800 × 600 × 850 mm |

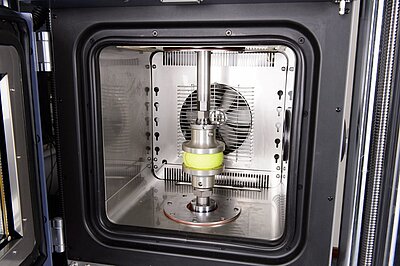

Temperierkammer (Environmental Chamber)
Technische Daten – Temperierkammer (Environmental Chamber)
Hinweis: Die Temperierkammer ermöglicht Materialprüfungen unter kontrollierten Temperaturbedingungen von −60 °C bis +180 °C und eignet sich damit ideal für die Untersuchung des Materialverhaltens bei extremen Temperaturen.
| Technische Spezifikation | Beschreibung | Wert |
| Temperaturbereich | −60 °C bis +180 °C | |
| Temperaturschwankung | −60 °C bis +100 °C | ±0,3 °C |
| +100,1 °C bis +180 °C | ±0,5 °C | |
| Temperaturgradient / räumliche Temperaturabweichung | −60 °C bis +100 °C | 2,5 °C |
| +100,1 °C bis +180 °C | 4,0 °C | |
| Temperaturänderungsrate | Aufheizrate | 3,2 °C/min |
| Abkühlrate | 2,1 °C/min | |
| Zeit bis zum Erreichen der Extremtemperatur | Aufheizzeit (−60 °C bis +180 °C) | Innerhalb von 70 Minuten |
| Abkühlzeit (+20 °C bis −60 °C) | Innerhalb von 70 Minuten | |
| Nutzvolumen | 22,5 Liter | |
| Innenabmessungen (B × H × T) | 300 × 300 × 250 mm | |
| Außenabmessungen (B × H × T) | 440 × 620 × 785 mm | |
| Gewicht | 100 kg |
Was misst und berechnet ein Dynamic Mechanical Analyser (DMA)?
Präzise Analyse mechanischer und viskoelastischer Materialeigenschaften
Bei der dynamisch-mechanischen Analyse (DMA) werden Kraft und Verformung mithilfe einer hochpräzisen Kraftmesszelle und eines Wegmesssystems direkt erfasst. Diese präzisen Messungen ermöglichen eine zuverlässige Untersuchung des Materialverhaltens unter unterschiedlichen Belastungsbedingungen.
Durch die Analyse der Phasenverschiebung zwischen Kraft und Verformung lassen sich die viskoelastischen Eigenschaften eines Materials bestimmen. Dabei werden sowohl die elastischen als auch die viskosen Anteile des Materialverhaltens berücksichtigt.
Der Dynamic Mechanical Analyser von Prescott Instruments ermöglicht die Berechnung und Auswertung zahlreicher mechanischer und dynamischer Materialkennwerte.
Messbare und berechenbare Materialkennwerte
🟢 Spannung und Dehnung (Stress/Strain) – Bestimmung der mechanischen Beanspruchung und Verformung eines Materials
🟢 Elastizitätsmodul (Young’s Modulus) – Bewertung der Steifigkeit und des elastischen Materialverhaltens
🟢 Komplexer dynamischer Modul (Complex Modulus) – Beschreibung des gesamten viskoelastischen Materialverhaltens
🟢 Speichermodul (Storage Modulus) – Bestimmung des elastischen Anteils und der Fähigkeit eines Materials, Energie zu speichern
🟢 Verlustmodul (Loss Modulus) – Analyse des viskosen Anteils und der Energieverluste durch innere Reibung
🟢 Speicher- und Verlustnachgiebigkeit (Storage/Loss Compliance) – Untersuchung der elastischen und viskosen Verformungsanteile
🟢 Verlustfaktor (Tan Delta) – Bewertung des Verhältnisses zwischen Verlust- und Speichermodul sowie des Dämpfungsverhaltens
🟢 Komplexe dynamische Viskosität (Complex Viscosity) – Analyse des viskosen Materialverhaltens unter dynamischer Belastung
🟢 Kraft und Weg (Force/Displacement) – Präzise Erfassung der aufgebrachten Kraft und der resultierenden Verformung
🟢 Lineare Steifigkeit (Linear/Hookean Stiffness) – Bestimmung der Steifigkeit im linear-elastischen Bereich
🟢 Komplexe Steifigkeit (Complex Stiffness) – Analyse der dynamischen Steifigkeit unter Berücksichtigung elastischer und viskoser Eigenschaften
🟢 Komplexe Nachgiebigkeit (Complex Stiffness Compliance) – Bewertung der dynamischen Verformbarkeit eines Materials
🟢 Dämpfung (Damping) – Untersuchung der Fähigkeit eines Materials, mechanische Schwingungsenergie abzubauen
🟢 Energiespeicherung und Energieverluste (Energy Storage & Losses) – Analyse der gespeicherten und dissipierten mechanischen Energie
🟢 Kriechnachgiebigkeit (Creep Compliance) – Untersuchung der zeitabhängigen Verformung unter konstanter Belastung
🟢 Relaxationsmodul (Relaxation Modulus) – Bestimmung des zeitabhängigen Spannungsabbaus bei konstanter Dehnung
🟢 Prozentuale Rückstellung (Percentage Recovery) – Bewertung der Fähigkeit eines Materials, nach einer Verformung in seinen ursprünglichen Zustand zurückzukehren
Welche Materialien und Prüfverfahren unterstützt ein Dynamic Mechanical Analyser (DMA)?
Vielseitig. Flexibel. Präzise.
Der Dynamic Mechanical Analyser (DMA) von Prescott Instruments bietet vielseitige Möglichkeiten zur Untersuchung mechanischer und viskoelastischer Materialeigenschaften.
Dank einer großen Auswahl an hochwertigen Spannvorrichtungen und Probenhaltern können verschiedene Prüfverfahren und Verformungsarten durchgeführt werden. Hierzu zählen Druck-, Zug-, Scher- und Biegeprüfungen.
Zusätzlich sind Spezialspannvorrichtungen und kundenspezifische Prüfvorrichtungen erhältlich, um individuelle Prüfanforderungen zu erfüllen.
Der DMA eignet sich für unterschiedlichste Probengeometrien und Materialien, darunter Gummi, Kunststoffe, Elastomere, Polymere und Verbundwerkstoffe.
Verfügbare Prüfverfahren
🟢 Druckprüfung (Compression) – Untersuchung des Materialverhaltens unter Druckbelastung
🟢 Zugprüfung (Tension) – Analyse der mechanischen Eigenschaften und des Verformungsverhaltens unter Zugbelastung
🟢 Scherprüfung (Shear) – Bestimmung der Materialeigenschaften bei Scherbeanspruchung
🟢 Dreipunkt-Biegeprüfung (3-Point Bending) – Untersuchung der Biegesteifigkeit und des Verformungsverhaltens unter Biegebelastung
🟢 Einseitige Einspannprüfung (Single Cantilever) – Analyse des dynamischen Biegeverhaltens bei einseitig eingespannten Proben
🟢 Beidseitige Einspannprüfung (Double Cantilever) – Untersuchung der Biegeeigenschaften bei beidseitig eingespannten Proben
Anwendungsbereiche
Der Dynamic Mechanical Analyser eignet sich ideal zur Untersuchung der mechanischen und viskoelastischen Eigenschaften von Elastomeren, Gummi, Kunststoffen, Polymeren und technischen Bauteilen.
Ob in der Materialentwicklung, Forschung oder Qualitätssicherung – der DMA ermöglicht präzise und reproduzierbare Prüfungen unter dynamischer und statischer Belastung.
