Universalprüfmaschinen
H 2,5 TMNI / H 5-10 TMNI – Präzision trifft Vielseitigkeit im Kleinlastbereich
Die Universalprüfmaschinen solo/duo H 2,5 TMNI / H 5-10 TMNI der Richard Hess MBV GmbH wurden speziell für die normgerechte Werkstoff- und Bauteilprüfung im Kleinlastbereich entwickelt. Ob in der Produktionshalle oder im Labor – diese kompakten Tischgeräte überzeugen durch höchste Präzision, flexible Einsatzmöglichkeiten und ein ergonomisches Design.
Highlights auf einen Blick:
- Innovativer Antrieb: Bürstenloser Schrittmotor ohne Zahnradgetriebe – für langlebige, wartungsarme Leistung.
- Flüsterleise im Betrieb: Optimierte Frequenzbereiche und geringe Motorendrehzahl reduzieren die Geräuschbelastung auf ein Minimum.
- Flexible Regelung: Traversenweg, Kraft und Dehnung frei wählbar – für maximale Kontrolle bei jeder Anwendung.
- Höchste Messgenauigkeit: Dank DMS-Kraftaufnehmern – für zuverlässige und reproduzierbare Ergebnisse.
- Ergonomisches Arbeitsplatzdesign: Flache untere Traverse und seitlich platzierte Elektronik – ideal für stehende und sitzende Tätigkeiten.
- Viel Platz für Zubehör: Großzügige Maschinengrundplatte zur praktischen Ablage von Werkzeugen und Proben.
- Einfache Reinigung: Glatte Oberflächen und durchdachtes Design erleichtern die Pflege im Labor- und Produktionsumfeld.
Zubehör – notwendig & optional:
Erforderlich:
- Standardkraftmesszelle inkl. Werkskalibrierung (Klasse 1 nach DIN EN ISO 7500, optional Klasse 0,5 oder DAkkS)
- Adapter für S- oder R-Kraftaufnehmer
Optional erhältlich:
- Schutztüren für sicheres Arbeiten
- Extensometer und passende Halterungen
- T-Nutenplatten zur flexiblen Befestigung
- Ergonomische Arbeitstische
- Handbediengeräte für zusätzliche Benutzerfreundlichkeit
H 2,5 TMNI / H 5-10 TMNI – Die zuverlässige Lösung für präzise Zug-, Druck- und Biegeversuche.
Kompakt. Präzise. Vielseitig.

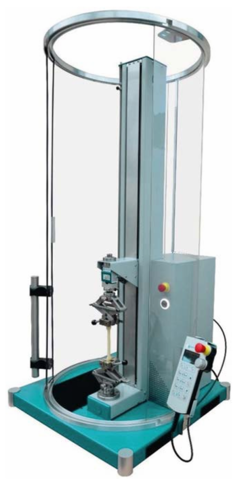

H 2,5 TMNI – Kompakte Präzision für den Kleinlastbereich
Die einspindelige Universalprüfmaschine H 2,5 TMNI der Serie solo überzeugt durch ihre hochpräzise Kugelumlaufspindel in robuster C-Rahmenbauweise mit integriertem Spindelschutz. Der innovative, bürstenlose Antriebsmotor sorgt für einen leisen, verschleißarmen Betrieb und maximale Betriebssicherheit – sowohl im Labor als auch im Produktionsumfeld.

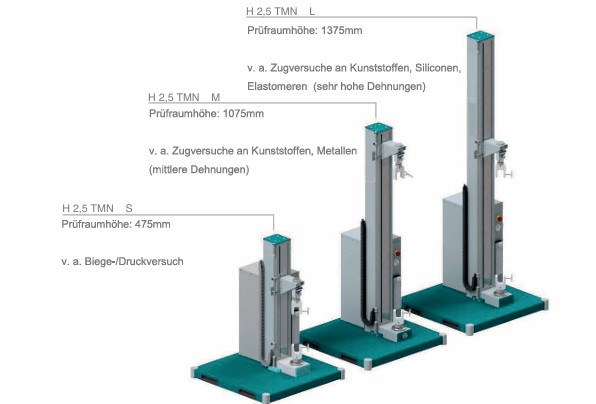

Dank der Verfügbarkeit in drei verschiedenen Prüfraumhöhen lässt sich die Maschine optimal an individuelle Prüfanforderungen und Platzverhältnisse anpassen.
| H 2,5 TMNI S | H 2,5 TMNI M | H 2,5 TMNI L | |
| Steifigkeiten | 3,6 kN / mm | 3,1 kN / mm | 3,0 kN / mm |
| Prüfraumhöhe | 475 mm | 1075 mm | 1375 mm |
| Gewicht | 48 Kg | 55 Kg | 60 Kg |
Technische Daten
| Merkmal | Wert |
|---|---|
| Prüfkraft (Zug/Druck) | 2,5 kN |
| Mechanischer Aufbau | 1 spielfreie Kugelumlaufspindel, 1 Führungsschiene, bürstenloser Antrieb |
| Kraftmessbereich | 0,4 – 100 % der Nennlast, Klasse 1 (optional Klasse 0,5), gemäß DIN EN ISO 7500-1 / ASTM E4 |
| Prüfgeschwindigkeit | 0,005 – 1200 mm/min |
| Grundplattenfläche | 630 × 630 mm |
| Arbeitsraumtiefe | 105 mm |
| Wegauflösung des Antriebs | < 1 µm |
| Elektrischer Anschluss | 115/230 V AC, 400 V A, 50/60 Hz, 4 – 40 °C, 20 – 80 % Luftfeuchte |
| Datenverarbeitung | USB 2.0 oder LAN; PC-Übertragungsrate: 200 Hz (Standard 50 Hz), intern: 1000 Hz (1 ms) |
| Controller | EDC 220 |
| Anwendung | Kunststoffprüfung, Leichtbau, Bauteile, Zeitstandprüfung, Elastomere, Federn, Folien, Textilien |

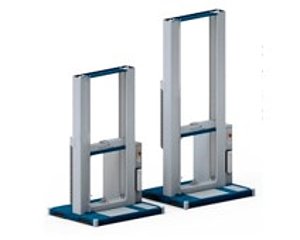

H 5-10 TMNI – Stabilität und Präzision in perfekter Balance
Die zweispindelige Universalprüfmaschine H 5-10 TMNI überzeugt durch zwei spielfreie Kugelumlaufspindeln, eingebettet in eine stabile H-Rahmenkonstruktion mit integriertem Spindelschutz. Der leistungsstarke, bürstenlose Antriebsmotor der neuesten Generation ermöglicht einen ruhigen, verschleißarmen Betrieb und gewährleistet höchste Wiederholgenauigkeit – ideal für anspruchsvolle Prüfaufgaben.
Die Maschine ist in zwei unterschiedlichen Prüfraumhöhen erhältlich und lässt sich somit optimal an spezifische Prüfanforderungen und vorhandene Platzverhältnisse anpassen.
| H 5 TMNI | H 10 TMNI | |
| Prüfgeschwindigkeit V | bei 5 kN: 0,001 mm/min bis 1200 mm/min | bei 10 kN: 0,001 mm/min bis 600 mm/min |
| Prüfraumhöhe | 1025 mm | 1325 mm |
| Gewicht | 83 Kg | 88 Kg |
Technische Daten
| Merkmal | Wert |
|---|---|
| Prüfkraft (Zug/Druck) | 5 kN bzw. 10 kN |
| Mechanischer Aufbau | 2 spielfreie Kugelumlaufspindeln, 1 Führungsschiene, bürstenloser Antrieb |
| Steifigkeit | 9,4 kN/mm |
| Messbereich Kraft | 0,4 – 100 % der Nennlast, Klasse 1 (optional Klasse 0,5), gemäß DIN EN ISO 7500-1 / ASTM E4 |
| Wegauflösung des Antriebs | < 1 µm |
| Elektrischer Anschluss | 115/230 V AC, 400 V A, 50/60 Hz, 5 – 40 °C, 20 – 80 % Luftfeuchte |
| Datenverarbeitung | USB 2.0 oder LAN; PC-Datenrate: 200 Hz (Standard: 50 Hz), intern: 1000 Hz (1 ms) |
| Controller | EDC 220 |
| Anwendung | Kunststoffprüfung, Leichtbau, Bauteile, Zeitstandprüfungen, Elastomere, Federn, Folien, Textilien |
| Hinweis | Nicht ausgelegt für die Anbindung externer elektrischer Geräte an die Not-Aus-Funktion |

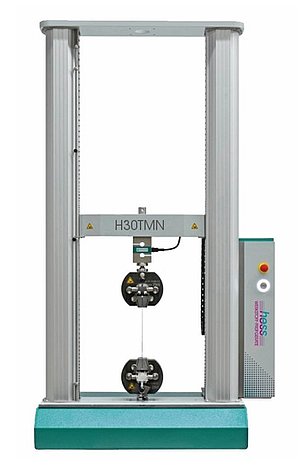

H 20-30 TMNI – Die zuverlässige Lösung für Standard- und Routineprüfungen
Die H 20-30 TMNI wurde speziell für Standard- und Routineprüfungen im Bereich der Werkstoffprüfung konzipiert. Diese Universalprüfmaschine vereint moderne Technik mit einfacher Bedienbarkeit und ist die ideale Wahl für Anwendungen in der Qualitätssicherung, im Labor oder in der Produktion.
Dank ihres attraktiven Preis-Leistungs-Verhältnisses und ihrer hohen Messgenauigkeit eignet sich die H 20-30 TMNI optimal für Zug-, Druck-, Peel- und Biegeversuche an einer Vielzahl von Werkstoffen.
Leistungsstark und ergonomisch:
Durch das neue Antriebskonzept mit bürstenlosen Schrittmotoren arbeitet die Maschine besonders leise, verschleißarm und energieeffizient. Die frei einstellbare Regelung von Traversenweg, Kraft und Dehnung erlaubt eine präzise Anpassung an individuelle Prüfanforderungen – sowohl im rauen Produktionsumfeld als auch im sterilen Laborbereich.
Produktmerkmale im Überblick:
- Bürstenloser Direktantrieb ohne Zahnradgetriebe
- Geräuscharmer Betrieb durch optimierte Frequenzsteuerung
- Präzise Kraftmessung mit DMS-Kraftaufnehmern
- Freie Regelung von Weg, Kraft und Dehnung
- Ergonomisch für stehende (mit optionalem Unterbautisch) oder sitzende Bedienung
- Modular erweiterbar mit zusätzlichem Zubehör und Kraftaufnehmern
Pflichtzubehör:
- Standardkraftmesszelle inkl. Werkskalibrierung (Klasse 1 nach DIN EN ISO 7500, optional Klasse 0,5 oder DAkkS-Kalibrierung)
- Adapter für S- oder R-Kraftaufnehmer
Optionales Zubehör:
- Schutztüren für sicheres Arbeiten
- Extensometer mit Halterung
- T-Nutenplatten für flexible Prüfaufbauten
- Unterbautisch zur ergonomischen Arbeitsplatzgestaltung
- Handbediengerät für einfache Maschinensteuerung
H 20-30 TMNI – Robust. Präzise. Wirtschaftlich.
Die ideale Prüfmaschine für alle, die Wert auf Zuverlässigkeit und Effizienz legen.
| H 20 TMNI | H 30 TMNI | |
| Prüfkraft Zug/Druck | 20 kN | 30 kN |
| Prüfgeschwindigkeit V | 0,0003 mm/min - 400 mm/min | 0,0002 mm/min - 240 mm/min |
| Steifigkeit des Prüfrahmens | 35 kN/mm | 40 kN/mm |
| Max. Auflösung der Traversenwegmessung | < 0,005 µm | < 0,003 µm |
Technische Daten
| Merkmal | Wert |
|---|---|
| Mechanischer Aufbau | 2 spielfreie Kugelumlaufspindeln, 1 Führungsschiene, bürstenloser Antrieb |
| Steifigkeit | 9,4 kN/mm |
| Messbereich Kraft | 0,2 – 100 % der Nennlast, Klasse 1 (optional Klasse 0,5), gemäß DIN EN ISO 7500-1 / ASTM E4 |
| Gewicht | 140 kg |
| Elektrischer Anschluss | 230 V AC, 0,5 kVA, 50 Hz, 10 – 30 °C, 20 – 80 % Luftfeuchte |
| Datenverarbeitung | USB 2.0 oder LAN; Datenrate am PC: 200 Hz (Standard: 50 Hz), intern: 1000 Hz (1 ms) |
| Controller | EDC 2 |
| Anwendung | Prüfung von Metallen, Drähten, Kunststoffen, Leichtbaustoffen und Bauteilen, Zeitstandprüfungen, Elastomer-Zugversuche, Feder-, Folien- und Textilprüfung |
| Hinweis | Nicht zur Ankopplung externer elektrischer Geräte (z. B. Temperaturkammern) an die Not-Aus-Funktion geeignet |
