Probenfräse

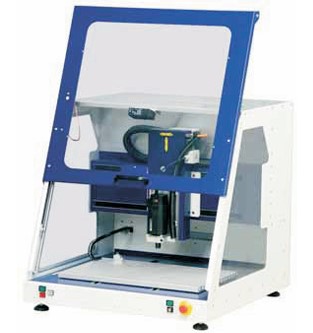

CNC-Probenfräse Kompaktsystem – ICP-Serie
Die ICP-Serie CNC-Kompaktsysteme sind sofort einsatzbereite, 3D-fähige CNC-Maschinen mit optionaler "isy CAM 2.5 plus" CAD/CAM-Software.
Vielseitige Anwendungen
Entwickelt für den Einsatz in Industrie, Handwerk und Ausbildung, bieten diese Maschinen höchste Präzision und Flexibilität für verschiedenste Materialien und Branchen.
Hauptmerkmale:
✔ Integrierte 4-Achs-Schrittmotorsteuerung (iMC-P) für sanfte und präzise Bewegungen
✔ Geeignet für Holz, Kunststoffe, Leichtmetalle, Wachs, Leiterplatten und mehr
✔ Plug-and-Play RS 232-Schnittstelle (oder über USB-RS 232-Adapter) für direkte PC-Verbindung
✔ Stabile Aluminium-/Stahl-Konstruktion in Industriequalität
✔ Spielfrei einstellbare Kugelumlaufspindeln (16 mm Durchmesser)
✔ UFM 500 Hauptspindelantrieb (500 W / 11.000–25.000 U/min)
✔ Vollständig geschlossener Arbeitsraum (entspricht CE-Sicherheitsstandards)
✔ WIN®REMOTE Steuerungssoftware enthalten
✔ Umschaltbare Netzspannung (110/220V)
✔ Erweiterbar mit:
    • Drehachse (4. Achse)
    • Werkzeuglängenmesstaster
    • Kühl-/Sprühsystem
    • iSA 500 / iSA 750
    • Gravierspindeln mit mechanischem Höhenausgleich
✔ Optional: 4-Achs-Bahnsteuerungsfunktion
Typische Anwendungen:
🔹 Schildergravur
🔹 Architekturmodellbau
🔹 Leiterplattenfräsen
🔹 Prototypenherstellung
🔹 Schul- und Ausbildungszwecke
🔹 Konturenfräsen
🔹 Taschenfräsen
🔹 3D-Fräsen
🔹 Schmuckherstellung
🔹 Zylindrische Oberflächenbearbeitung
Geeignete Materialien:
✔ Kunststoffe
✔ Aluminium
✔ Holz
✔ Messing
✔ Leiterplattenmaterial
Entdecken Sie die ICP-Serie – Präzisions-CNC-Fräsen für jede Anwendung!
| Technische Daten | H3020 | H4030 |
|---|---|---|
| Verfahrbereiche (X/Y/Z) in mm | 300/200/90 | 400/300/140 |
| Verfahrgeschwindigkeit (X/Y/Z) | 100 mm/s Spindel 16x10 mm | 100 mm/s Spindel 16x10 mm |
| Durchlasshöhe Tisch Unterkante Z-Achse | 115 mm | 170 mm |
| Aufspann-Tischfläche XxY in mm | 500 x 250 | 600 x 375 |
| Abmessungen LxBxH in mm | 600 x 650 x 715 | 780 x 850 x 810 |
| Gewicht in kg | 102 kg | 120 kg |
| Antriebsart | High Torque Microstep Schrittmotoren | High Torque Microstep Schrittmotoren |
| Steuerung | Step-Controller iMC-P mit 4 Endstufen 48V 4,2A Netzteil 500W | Step-Controller iMC-P mit 4 Endstufen 48V 4,2A Netzteil 500W |
| Wiederholbarkeit | ±0,02 mm | ±0,02 mm |
| Antriebselemente | Kugelgewindetriebe 16x10 spielfrei einstellbar | Kugelgewindetriebe 16x10 spielfrei einstellbar |
| Schutzhaube | Schutzhaube mit Sicherheitskreis | Schutzhaube mit Sicherheitskreis |
| Führungen | Lineareinheiten mit Präzisions-Stahlwellen und Kugelumlauf-Schlitten spielfrei einstellbar | Lineareinheiten mit Präzisions-Stahlwellen und Kugelumlauf-Schlitten spielfrei einstellbar |
| Software | WinRemote / isy CAM 2.5 plus | WinRemote / isy CAM 2.5 plus |
