SP 2700 – Temperaturkammer für präzise Klimaprüfungen
Für anspruchsvolle Material- und Bauteilprüfungen im Temperaturbereich von -80 °C bis +280 °C
Die SP 2700 ist eine leistungsstarke und kompakte Temperaturkammer zur Durchführung von Zug-, Druck- und Biegeversuchen unter thermischer Belastung. Sie wurde speziell für den Einsatz mit Universalprüfmaschinen konzipiert und überzeugt durch hohe Temperaturkonstanz, flexible Integration und vielfältige Optionen.
Highlights im Überblick
🔹 Robuste Edelstahlkonstruktion
• Zweischaliges, selbsttragendes Gehäuse aus V2A (rostfrei)
• Geschweißte Ausführung, gebürstet & verschliffen
• Beheizte 4-fach-Verglasung der Fronttür zur Vermeidung von Vereisung
🔹 Großer Temperaturbereich & schnelle Regelung
• Standardbereich: -80 °C bis +280 °C
• Optional: -180 °C bis +350 °C / 500 °C
• Aufheizgeschwindigkeit: ca. 15 °C/Min. (von 20 °C auf 80 °C, ohne Spannzeug)
• Kühlung via Flüssigstickstoff mit Magnetventil
🔹 Effizientes Luftumwälzsystem
• Gleichmäßige Wärmeverteilung durch zentrales Umluftgebläse
• Optional: Innen-/Türbeleuchtung, Wärmetauscher
🔹 Flexible Integration & Bedienung
• Durchführungen oben & unten (50 mm) mit V2A- und Teflonbuchsen
• Externer PID-Regler (Standard TLK96, optional Omron/Eurotherm mit RS485)
• PT100-Sensor in 3-Leiter-Technik
• 19″-Steuerung mit 4 m Kabel & 10-poligem Procomstecker
Energieverbrauch SP 2700 (ohne Spannzeuge)
| Temperatur | Verbrauch |
|---|---|
| 100 °C | 0,11 kWh/h |
| 200 °C | 0,24 kWh/h |
| 300 °C | 0,38 kWh/h |
Stickstoffverbrauch bei SP 2700-EK:
• ca. 4 kg für -80 °C / ca. 3 kg pro Stunde zur Temperaturerhaltung
• Öffnen der Tür bei -80 °C: +0,3 kg zur Rückkühlung
Abmessungen & Varianten
Standardmodell SP 2700
• Innenmaße: 220 × 220 × 580 mm
• Außenmaße: 360 × 480 × 766 mm
• Gewicht: 50 kg

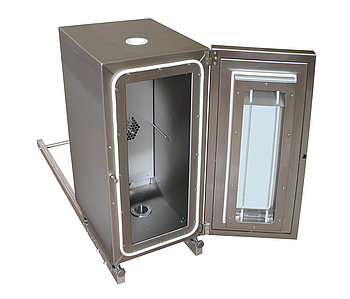

SP 2700+EsK
• Mit Einschubkeilen für verschiebbaren Betrieb auf Prüfmaschine

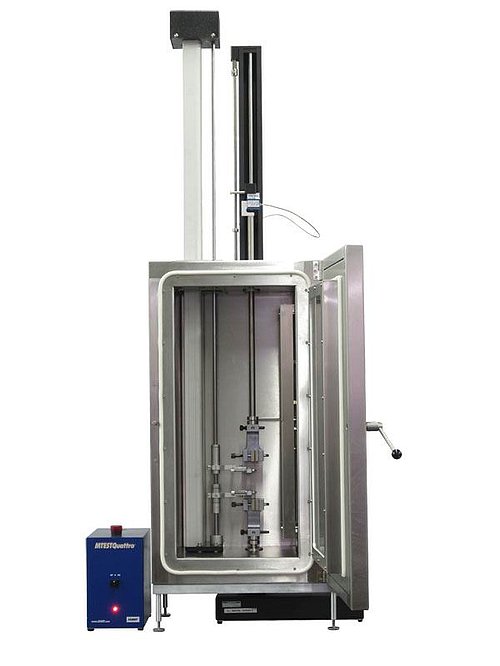

Sondermodelle TK…-SX / TK…-SX-EsK
• Maßanfertigung gemäß Kundenwunsch
Optionale Ausstattung
- -Lit – Türbeleuchtung (anstelle Türheizung)
- -RS485 – Regler mit digitaler Schnittstelle
- -T350 – Erweiterter Temperaturbereich

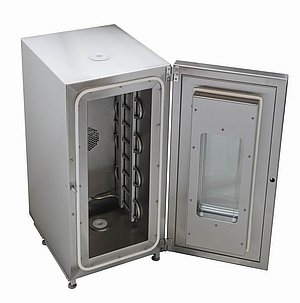

- -WT – Wärmetauscher
- -SSR – Spezialscharniere für enge Prüfräume
- -ESP / -EGL – Entspiegelte oder seitliche Sichtfenster
- -LHBs – Längsschlitz hinten für Dehnungsmessung mit Tastarmen
Passendes Zubehör (Beispiele)
• Spannzeuge z.B. SP175 + BP
• SPS521 – Edelstahl-Zugstangen mit Adapter und Druckluftanschluss
• Teflonschlauchführung für Innenraum
