Universalprüfmaschinen
H5-H50 TMCI / H100-H250 TMCI – Vielseitige Prüfleistung für den mittleren Lastbereich
Die Universalprüfmaschinen H5-H50 TMCI und H50-H250 TMCI der Richard Hess MBV GmbH wurden für präzise, normgerechte Werkstoff- und Bauteilprüfungen im mittleren Lastbereich entwickelt. Ob in der Qualitätssicherung, im Labor oder in der Produktion – diese leistungsstarken Systeme überzeugen durch:
- modulare Flexibilität
- modernste Antriebstechnik
- bedienerfreundliches Design
Die professionelle Lösung für normgerechte Zug-, Druck-, Biege- und Peelversuche.
Zuverlässig. Leistungsstark. Modular.
Modernes & flexibles Lastrahmendesign – Für vielseitige Prüfanforderungen
Das Lastrahmendesign verbindet höchste Präzision mit maximaler Anpassungsfähigkeit. Ideal für wechselnde Prüfaufbauten in Forschung, Entwicklung und industriellen Anwendungen.
Flexibilität durch modulare Rahmenkonstruktion
- Variabel in Höhe und Breite → perfekte Anpassung an verschiedenste Proben- und Bauteilgeometrien
- Einfache Integration peripherer Geräte (z. B. Öfen, Temperaturkammern, Extensometer, Wegsensoren, optische Systeme)
Höchste Messpräzision durch innovative Mechanik
- Präzisions-Kugelumlaufspindeln mit großem Durchmesser und spielfreier Führung
- Vorgespannte Aluminium-Stützprofile und Spezialmutternsystem für:
- exakte Kraftübertragung
- hohe Querkraftstabilität
- maximale axiale Steifigkeit
- Bürstenloser AC-Antrieb für statische Prüfungen, zyklische Belastungen und Langzeitversuche
Adaptive Regelelektronik – Für maximale Auflösung & Funktionalität
- Modular aufgebaut mit hoher Regelpräzision
- Adaptiver Regler mit intelligenter Anpassung an Prüfbedingungen
- Hochauflösende Signalwandler für feinste Messdetails
Integrierte Standardfunktionen:
- Kraft-, Weg- und Dehnungsregelung
- Überlastschutz
- Automatische Sensorerkennung inkl. Kalibrierdatenspeicherung
- Probenbrucherkennung
- Rücklauf-Funktion
- Manuelles Positionieren über Handbediengerät oder Prüfsoftware (optional)
Sicherheit & Bedienkomfort auf höchstem Niveau
- CE-konforme Schutzverkleidungen – optional für jeden Anwendungsfall
- Zukunftssicher & modular erweiterbar – bedarfsorientierte Konfiguration und Nachrüstung möglich
Das Ergebnis:
Ein leistungsfähiger Prüfrahmen, der höchste Präzision, modulare Anpassbarkeit und komfortable Bedienung in einem System vereint – perfekt für aktuelle und zukünftige Herausforderungen der Werkstoff- und Bauteilprüfung.

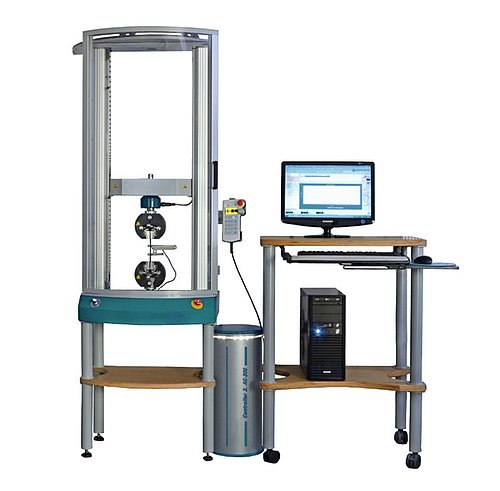

H5 - H50 TMCI
Technische Daten
| Nennlast | 5 kN | 10 kN | 20 kN |
| Steifigkeit des Prüfrahmens | 10 kN/mm (inkl. Verformung der Kraftmesszelle und Werkzeugadapter) | 18 kN/mm (inkl. Verformung der Kraftmesszelle und Werkzeugadapter) | 40 kN/mm (inkl. Verformung der Kraftmesszelle und Werkzeugadapter) |
| Merkmal | Wert |
|---|---|
| Mechanischer Aufbau | 2 spielfreie Präzisionskugelumlaufspindeln mit Spindelschutz |
| Antrieb | AC-Servomotor |
| Prüfgeschwindigkeit | 0,005 – 2000 mm/min (optional erweiterbar) |
| Auflösung Traversenwegmessung | < 0,01 µm |
| Kraftmessbereich | Klasse 1 (optional Klasse 0,5), 0,1 – 100 % der Nennlast – abhängig vom Kraftsensor (nach DIN EN ISO 7500-1, ASTM E4) |
| Auflösung Kraftmessung | 24 bit (±8.388.608 Digits) |
| Mess-, Steuer- und Regelelektronik | Integrierte Kraft- und Wegkanäle, 3 freie Steckplätze für analoge/digitale I/Os, erweiterbar auf 7 Plätze (optional) |
| Datenübertragung | Ethernet (LAN) oder USB, 50 Hz (Standard), optional höhere Abtastrate |
| Elektrischer Anschluss | 230 VAC, 0,7 kVA, 50/60 Hz, Betriebstemperatur: 5 – 40 °C, Luftfeuchte: 20 – 80 % |
| Hauptprüfwerkzeuganschluss | R20/8 |
| Für den Betrieb notwendige Optionen | Handbedienung mit Kraft-/Weg-Display, Kraftmesszelle, Spannzeug/Prüfwerkzeug, Adapterset, Software, PC mit Windows® Betriebssystem |
Weitere Optionen
Passen Sie Ihre Prüfmaschine individuell an Ihre Anforderungen an – mit diesen optionalen Erweiterungen:
Zubehör & Systemerweiterungen
- Unterbautisch zur Umrüstung auf ein Standmodell (Standardhöhe: 685 mm)
- Temperiereinrichtungen – z. B. Öfen, Temperaturkammern
- Dehnungsmessgeräte – Ansetz-, Langweg- und optische Extensometer
- Schutzeinrichtungen – CE-konform und anpassbar
- T-Nutenplatten – ideal für Bauteilprüfungen
- Elektronikerweiterung – von 3 auf bis zu 7 Steckplätze
- Erweiterte Prüfgeschwindigkeit – für dynamischere Anwendungen
Spezialoptionen für die Traverse
- Modifizierte Fahrtraverse:
- mit Kraftmesszellenverschiebeeinheit für außermittige Prüfungen
- zur Montage mehrerer Kraftmesszellen nebeneinander
- mit Durchgangsloch für Führungsbuchsen, z. B. für Druckplatten bei Federprüfungen
- Untere Festtraverse mit Durchgangsbuchse
- zur Durchführung von Prüfungen unterhalb des Prüfrahmens
Technische Daten – Prüfmaschine 50 kN
| Merkmal | Wert |
|---|---|
| Nennlast | 50 kN |
| Mechanischer Aufbau | 2 spielfreie Präzisionskugelumlaufspindeln mit Spindelschutz |
| Antrieb | AC-Servomotor |
| Steifigkeit des Prüfrahmens | 68 kN/mm (inkl. Verformung von Kraftmesszelle und Werkzeugadapter) |
| Prüfgeschwindigkeit | 0,001 – 800 mm/min (optional erweiterbar) |
| Auflösung Traversenwegmessung | < 0,005 µm |
| Kraftmessbereich | Klasse 1 (optional Klasse 0,5), 0,1 – 100 % der Nennlast – abhängig vom Kraftsensor (nach DIN EN ISO 7500-1, ASTM E4) |
| Auflösung Kraftmessung | 24 bit (±8.388.608 Digits) |
| Mess-, Steuer- und Regelelektronik | Integrierte Kraft- und Wegkanäle, 3 freie Steckplätze für analoge/digitale I/Os, erweiterbar auf 7 Plätze (optional) |
| Datenübertragung | Ethernet (LAN) oder USB, 50 Hz (Standard), optional höhere Abtastrate |
| Elektrischer Anschluss | 230 VAC, 1,5 kVA, 50/60 Hz, Betriebstemperatur: 5 – 40 °C, Luftfeuchte: 20 – 80 % |
| Hauptprüfwerkzeuganschluss | R36/18 |
| Für den Betrieb notwendige Optionen | Handbedienung mit Kraft-/Weg-Display, Kraftmesszelle, Spannzeug/Prüfwerkzeug, Adapterset, Software, PC mit Windows® Betriebssystem |
Optionale Erweiterungen
Unsere Prüfmaschinen lassen sich vielseitig anpassen:
- Unterbautisch (Standardhöhe 685 mm) – Umrüstung zum Standmodell
- Temperiereinrichtungen – z. B. Öfen, Klimakammern
- Dehnungsmessgeräte – Ansetz-, Langweg-, optisch
- Schutzeinrichtungen – CE-konform
- T-Nutenplatten – ideal für Bauteilprüfungen
- Elektronikerweiterung – bis zu 7 Steckplätze
- Erhöhte Prüfgeschwindigkeit – optional verfügbar
Traverse & Prüfrahmen – Spezialoptionen
- Modifizierte Fahrtraverse
- mit Kraftmesszellenverschiebeeinheit
- zur Montage mehrerer Kraftmesszellen
- mit Durchgangsloch für z. B. Federprüfungen
- Untere Festtraverse mit Durchgangsbuchse
- für Prüfungen unterhalb des Prüfrahmens

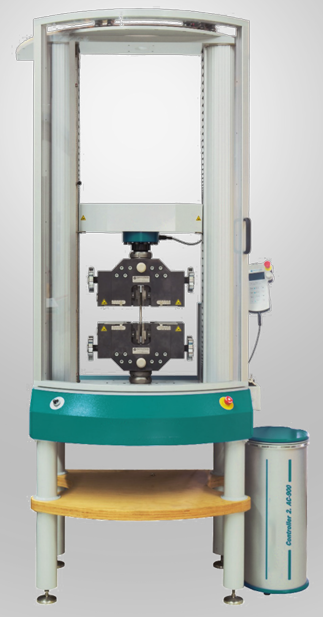

Technische Daten – Prüfmaschine 100 kN
| Merkmal | Wert |
|---|---|
| Nennlast | 100 kN |
| Mechanischer Aufbau | 2 spielfreie Präzisionskugelumlaufspindeln mit Spindelschutz |
| Antrieb | AC-Servomotor |
| Steifigkeit des Prüfrahmens | 120 kN/mm (inkl. Verformung von Kraftmesszelle und Werkzeugadapter) |
| Prüfgeschwindigkeit | 0,0005 – 400 mm/min (optional erweiterbar) |
| Auflösung Traversenwegmessung | < 0,0025 µm |
| Kraftmessbereich | Klasse 1 (optional Klasse 0,5), 0,1 – 100 % der Nennlast – abhängig vom Kraftsensor (nach DIN EN ISO 7500-1, ASTM E4) |
| Auflösung Kraftmessung | 24 bit (±8.388.608 Digits) |
| Mess-, Steuer- und Regelelektronik | Integrierte Kraft- und Wegkanäle, 3 freie Steckplätze für analoge/digitale I/Os, erweiterbar auf 7 Plätze (optional) |
| Datenübertragung | Ethernet (LAN) oder USB, 50 Hz (Standard), optional höhere Abtastrate |
| Elektrischer Anschluss | 230 VAC, 1,5 kVA, 50/60 Hz, Betriebstemperatur: 5 – 40 °C, Luftfeuchte: 20 – 80 % |
| Hauptprüfwerkzeuganschluss | R60/30 |
| Für den Betrieb notwendige Optionen | Handbedienung mit Kraft-/Weg-Display, Kraftmesszelle, Spannzeug/Prüfwerkzeug, Adapterset, Software, PC mit Windows® Betriebssystem |
Weitere Optionen
- Unterbautisch (685 mm Höhe) – Umrüstung zum Standmodell
- Temperiereinrichtungen (z. B. Öfen, Temperaturkammern)
- Dehnungsmessgeräte: Ansetz-, Langweg-, optisch
- Schutzeinrichtungen
- T-Nutenplatten für Bauteilprüfungen
- Elektronikerweiterung auf bis zu 7 Steckplätze
- Erhöhte Prüfgeschwindigkeit (optional)
Traverse-Optionen
- Modifizierte Fahrtraverse
- Kraftmesszellen-Verschiebeeinheit
- Platz für mehrere Kraftmesszellen
- Durchgangsloch für Führungsbuchsen (z. B. Federprüfungen)
- Untere Festtraverse mit Durchgangsbuchse
- für Prüfungen unterhalb des Prüfrahmens
Kompakte Maschinenausführung für 250 kN – Maximalkraft ohne Starkstrom
Leistungsstarke Material- und Bauteilprüfung bis 250 kN, betrieben mit Standardstromanschluss (230 V) – ideal für Labor, Qualitätssicherung und Industrie.
Technische Daten – Prüfmaschine 250 kN
| Merkmal | Wert |
|---|---|
| Nennlast | 250 kN |
| Mechanischer Aufbau | 2 spielfreie Präzisionskugelumlaufspindeln mit Spindelschutz |
| Antrieb | AC-Servomotor |
| Steifigkeit des Prüfrahmens | 200 kN/mm (inkl. Verformung von Kraftmesszelle und Werkzeugadapter) |
| Prüfgeschwindigkeit | 0,0005 – 175 mm/min (optional erweiterbar) |
| Auflösung Traversenwegmessung | < 0,0002 µm |
| Kraftmessbereich | Klasse 1 (optional Klasse 0,5), 0,1 – 100 % der Nennlast – abhängig vom Kraftsensor (nach DIN EN ISO 7500-1, ASTM E4) |
| Auflösung Kraftmessung | 24 bit (±8.388.608 Digits) |
| Mess-, Steuer- und Regelelektronik | Integrierte Kraft- und Wegkanäle, 3 freie Steckplätze für analoge/digitale I/Os, optional erweiterbar auf 7 Steckplätze |
| Datenübertragung | Ethernet (LAN) oder USB, 50 Hz (Standard), optional höhere Datenerfassungsfrequenz |
| Elektrischer Anschluss | 230 VAC, 1,5 kVA, 50/60 Hz, Betriebstemperatur: 5 – 40 °C, Luftfeuchte: 20 – 80 % |
| Hauptprüfwerkzeuganschluss | R60/30 |
| Für den Betrieb notwendige Optionen | Handbedienung mit Kraft-/Weg-Display, Kraftmesszelle, Spannzeug/Prüfwerkzeug, Adapterset, Software, PC mit Windows® Betriebssystem |
Weitere Optionen
- Dehnungsmessgeräte: Ansetz-, Langweg-, optisch
- Schutzeinrichtungen für sicheren Prüfablauf
- Elektronikerweiterung auf bis zu 7 Steckplätze
- Individuelle Prüfraumgrößen & erhöhte Prüfgeschwindigkeiten
Sonderausstattung Prüfrahmen
- Fahrtraverse mit Durchgangsloch
→ z. B. für Führungsbuchsen bei Federprüfungen - Untere Festtraverse mit Durchgangsbuchse
→ für Prüfungen unterhalb des Prüfrahmens

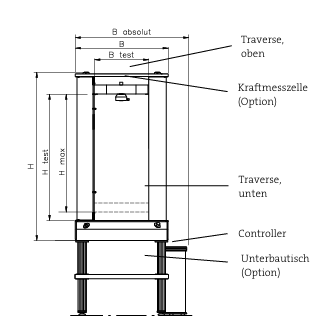

Abmessungen / Gewicht
| Modell | 5 kN | 10 kN | 20 kN | 50 kN | 100 kN | 250 kN |
|---|---|---|---|---|---|---|
| H (Gesamthöhe) | 1420 mm | 1420 mm | 1420 mm | 1585 mm | 1585 mm | 2250 mm |
| H test (Prüfraumhöhe) | 1080 mm | 1080 mm | 1080 mm | 1170 mm | 1145 mm | 1110 mm |
| H max (Max. Prüfhub ohne Prüfwerkzeuge, Adapter und Kraftmesszelle) | 1025 mm | 1025 mm | 1005 mm | 1095 mm | 1065 mm | 1030 mm |
| B (Breite) | 685 mm | 685 mm | 685 mm | 880 mm | 880 mm | 880 mm |
| B absolut (inkl. Steuerung) | ca. 1000 mm | ca. 1000 mm | ca. 1000 mm | ca. 1200 mm | ca. 1200 mm | ca. 1200 mm |
| B test (Prüfraumbreite) | 420 mm | 420 mm | 420 mm | 510 mm | 510 mm | 510 mm |
| T (Tiefe) | 550 mm | 550 mm | 550 mm | 695 mm | 695 mm | 695 mm |
| Gewicht | 100 kg | 100 kg | 130 kg | 320 kg | 400 kg | 570 kg |
