Hydropneumatische Pressen
Hydropneumatische Probenstanzen

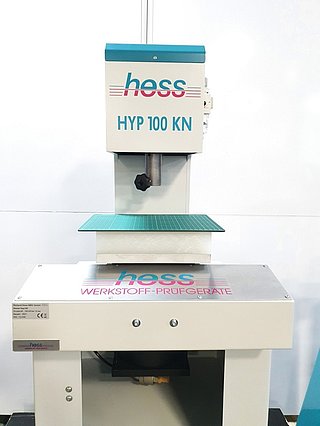

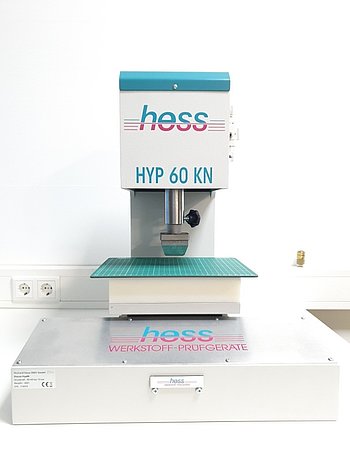

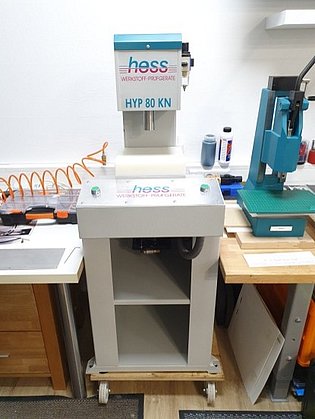

Hyp 60, Hyp 80, Hyp 100
Die Hyp 60, 80 und 100 kN Modelle sind kompakte hydropneumatische Stanzpressen, die für höchste Präzision und Effizienz entwickelt wurden.
Bewährte Leistung in verschiedenen Branchen
Diese Pressen haben sich seit vielen Jahren in der Elektro-, Kunststoff-, Gummi- und Lederindustrie erfolgreich etabliert.
Funktionsweise
✔ Leistungsstarker hydraulischer Stanzhub – Der Stanzzylinder wird durch den Druckübersetzer mit Öl beaufschlagt und ermöglicht so einen rein hydraulischen Stanzvorgang.
✔ Effizienter pneumatischer Rückhub – Der Rückhub erfolgt direkt über Druckluft.
Zuverlässig & Kompakt
Diese robusten und platzsparenden Pressen bieten höchste Präzision und Effizienz, ideal für anspruchsvolle Stanzanwendungen.
Finden Sie die optimale Lösung für Ihre Produktion!
Technische Daten – Hyp-Serie
| Merkmal | Hyp 60 kN | Hyp 80 kN | Hyp 100 kN |
|---|---|---|---|
| Abmessungen (B × H × T) | 500 × 580 × 540 mm | 500 × 1520 × 600 mm | 500 × 1520 × 600 mm |
| Gewicht | 70 kg | 90 kg | 105 kg |
| Arbeitsweise | hydropneumatisch | hydropneumatisch | hydropneumatisch |
| Druckluftanschluss (max.) | 10 bar, NW 8 | 10 bar, NW 8 | 10 bar, NW 8 |
| Arbeitsdruck | 10 bar | 10 bar | 10 bar |
| Luftverbrauch | 3,5 l | 5,2 l | 8 l |
| Stanzkraft | 60 kN | 80 kN | 100 kN |
| Druckübersetzung | 1:6 | 1:8 | 1:10 |
| Ölvolumen | ca. 1 l (Nuto H 46) | ca. 1 l (Nuto H 46) | ca. 1 l (Nuto H 46) |
| Arbeitshub | 40 mm | 40 mm | 40 mm |
| Einbauhöhe (max.) | 140 mm | 140 mm | 140 mm |
| Bedienung | Zweihandsteuerung | Zweihandsteuerung | Zweihandsteuerung |
| Ausladung | 110 mm | 110 mm | 110 mm |
| Tischgröße | 240 × 200 mm | 240 × 200 mm | 240 × 200 mm |
