Durchgangswiderstand- & Widerstand-Prüfgeräte

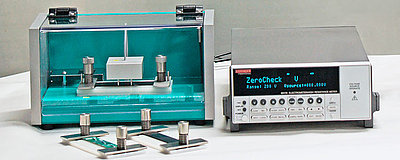

EE 01TF – Prüfgerät für Oberflächen- und Durchgangswiderstand
Das EE 01TF ist ein hochpräzises System zur Messung von Oberflächen- und Durchgangswiderständen nach ISO 1853 – ideal für isolierende und halbleitende Materialien. Es bietet zuverlässige, reproduzierbare Ergebnisse für Forschung, Qualitätssicherung und Werkstoffentwicklung.
1. EE 01Base – Basisgerät für Widerstandsmessung
Das EE 01Base überzeugt mit erstklassiger Leistung bei der Messung extrem hoher Widerstände:
✅ Spannungsmessung bis 200 V mit Eingangsimpedanz > 200 TΩ
✅ Stromauflösung bis 10 aA (10×10⁻¹⁸ A)
✅ Widerstandsmessbereich bis 10¹⁸ Ω
✅ Integrierte Spannungsquelle ±1000 V für stabile Prüfbedingungen
2. EE 01TF – Prüfaufbau
Die Durchgangswiderstandsprüfvorrichtung EE 01TF beinhaltet alles für eine sichere und normgerechte Durchführung Ihrer Messungen:
✅ 3 Sätze Prüflingshalter (EE 01-III.03)
✅ Elektrodeneinheit mit spezifizierter Kontaktausführung und definierter Belastung
✅ Sicherheitskäfig mit automatischer Spannungsabschaltung beim Öffnen
✅ Alle erforderlichen Verbindungskabel im Lieferumfang enthalten
3. EC 14 – Software zur Widerstandsmessung
Die Software EC 14 unterstützt Sie bei Einrichtung, Steuerung und Auswertung Ihrer Prüfungen:
✅ Komfortable Teststeuerung und Durchführung
✅ Live-Anzeige, Datenspeicherung und Verwaltung
✅ Nahtlose Integration in das EE 01-System
4. Optionales Zubehör
Erweitern Sie das System flexibel nach Ihrem Bedarf:
✅ Zusätzliche Prüflingshalter (EE 01-III.03) für mehr Testkapazität
✅ Feuchtesonde (EE 01-III.02) zur Erfassung der relativen Luftfeuchte – ermöglicht präzise Vergleiche bei wechselnden Umgebungsbedingungen
Mit dem EE 01TF System erhalten Sie eine präzise, sichere und flexibel erweiterbare Lösung für anspruchsvolle Widerstandsmessungen – perfekt für Labor und industrielle Prüfumgebungen.
📞 Kontaktieren Sie uns für weitere Informationen!

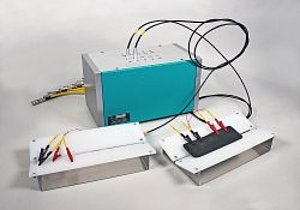

EE 03TF – Durchgangswiderstandsprüfsystem mit modularer Prüflingsansteuerung
Das EE 03TF System ermöglicht präzise Durchgangswiderstandsmessungen für isolierende Materialien, gemäß der Kabelnorm IEC 60502-2 und ASTM D257 Abb. 6 – wahlweise mit 1 oder 10 Prüflingshaltern. Es basiert auf dem bewährten EE 01Base und eignet sich ideal für Labore, Qualitätssicherung und Materialentwicklung.
1. EE 01Base – Hochpräzises Messgerät
Das EE 01Base bietet herausragende Leistung für anspruchsvolle Widerstandsmessungen:
✅ Spannungsmessung bis 200 V mit Eingangsimpedanz > 200 TΩ
✅ Stromauflösung bis 10 aA (10×10⁻¹⁸ A)
✅ Widerstandsmessbereich bis 10¹⁸ Ω
✅ Integrierte Spannungsquelle ±1000 V
2. EE 03TF – Prüfaufbau in zwei Varianten
Das System ist in zwei Modellvarianten erhältlich:
✅ EE 03TF-1 – mit 1 Prüflingshalter (EE 03-III.02) für Einzeltests
✅ EE 03TF-10 – mit Wahlschalter und 10 Prüflingshaltern (EE 03-III.02) für Serienprüfungen
Beide Varianten enthalten:
✔ Silberfarbe (1 Glas à 3 g) für die Probenkontaktierung
✔ Alle benötigten Verbindungskabel
✔ Temperatursensor Typ K zur Überwachung der Umgebungsbedingungen
3. EC 14 – Software zur Widerstandsmessung
Mit der Widerstandssoftware EC 14 steuern Sie Ihre Prüfungen effizient:
✅ Durchführung, Steuerung und Live-Überwachung der Messung
✅ Datenanzeige, Speicherung und Verwaltung
✅ Nahtlose Integration in das EE 03TF System
4. Zubehör & Verbrauchsmaterialien
Zur Erweiterung Ihres Systems stehen folgende Komponenten zur Verfügung:
✅ Zusätzliche Prüflingshalter (EE 03-III.02) für mehr Testkapazität
✅ Feuchtesensor (EE 01-III.02) zur Erfassung der relativen Luftfeuchte – für präzise Vergleichsmessungen
✅ Silberfarbe EE 03.01 – Ersatzglas (3 g) für zuverlässige Elektrodenkontakte
Mit dem EE 03TF System erhalten Sie eine modulare, präzise und erweiterbare Lösung für normgerechte Durchgangswiderstandsmessungen – flexibel anpassbar an Ihre Prüfanforderungen.
📞 Kontaktieren Sie uns für weitere Informationen!

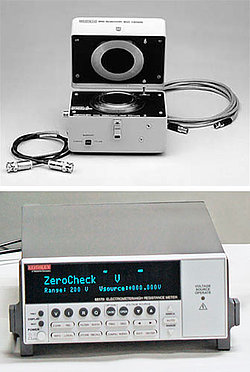

EE 01 + EE 04TF – Komplettsystem zur Messung von Oberflächen- und Volumenwiderstand
Das EE 01 System in Kombination mit der EE 04TF Prüfvorrichtung ist die zuverlässige Lösung zur präzisen Messung von Oberflächen- und Volumenwiderstand an isolierenden Materialien – normgerecht nach ISO 14309, IEC 62631-3-1 und ASTM D257 (Fig. 4).
1. EE 01Base – Hochpräzises Messgerät
Das EE 01Base bildet die zentrale Messeinheit des Systems:
✅ Spannungsmessung bis 200 V mit Eingangsimpedanz > 200 TΩ
✅ Stromauflösung bis 10 aA (10×10⁻¹⁸ A)
✅ Widerstandsmessbereich bis 10¹⁸ Ω
✅ Integrierte Spannungsquelle ±1000 V
2. EE 04TF – Prüfaufbau mit Abschirmung
Die EE 04TF Prüfvorrichtung wird speziell für die normgerechte Prüfung von isolierten Materialien eingesetzt:
✅ Geschirmte Prüfkammer mit elektrostatischer Abschirmung für präzise Ergebnisse
✅ Ausgelegt für Isolationswiderstände bis 1100 V
✅ Inklusive aller Verbindungskabel für sofortige Inbetriebnahme
3. EC 14 – Software zur Widerstandsmessung
Die EC 14 Software sorgt für komfortable Steuerung und strukturierte Auswertung:
✅ Vollständige Teststeuerung und Messdurchführung
✅ Live-Datenanzeige, Speicherung und Verwaltung
✅ Kompatibel mit allen EE 01 Prüfaufbauten
4. Zubehör & Erweiterungen
Ergänzen Sie Ihr System je nach Anwendungsbedarf:
✅ Feuchtesensor (EE 01-III.02) zur Erfassung der relativen Luftfeuchte – ermöglicht präzise Vergleichsmessungen unter unterschiedlichen Umgebungsbedingungen
Mit dem EE 01 + EE 04TF System erhalten Sie eine hochpräzise, normgerechte und professionell erweiterbare Lösung für Widerstandsmessungen an isolierenden Werkstoffen – perfekt für den Einsatz in Labor, Entwicklung und Qualitätskontrolle.
📞 Kontaktieren Sie uns für weitere Informationen!

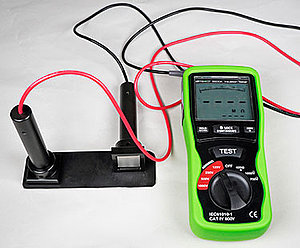

EE 02 – Widerstandsprüfgerät für leitfähige und antistatische Gummiprodukte
Das EE 02 Widerstandsprüfgerät von Elastocon ist speziell für die Bestimmung des elektrischen Widerstands von leitfähigen und antistatischen Gummiprodukten konzipiert – gemäß ISO 2878 und vergleichbaren Normen. Es eignet sich ideal für Materialprüfungen im Labor, in der Qualitätssicherung oder bei der Entwicklung funktioneller Gummiwerkstoffe.
1. Prüfgerät & Funktionen
Das kompakte System besteht aus:
✅ Batteriebetriebenem Megaohmmeter mit variabler Prüfspannung von 125 VDC bis 1000 VDC
✅ Isolierten Elektroden aus Edelstahl für zuverlässige Kontaktierung
✅ Geeignet zur Ermittlung des Flächen- oder Durchgangswiderstands leitfähiger Materialien
2. Normen & Prüfgrundlagen
Das EE 02 erfüllt die Anforderungen folgender Standards:
✅ ISO 2878 – Bestimmung des elektrischen Widerstands leitfähiger Gummi- und Kunststofferzeugnisse
✅ Weitere gleichwertige internationale Normen
3. Zubehör & Verbrauchsmaterialien
Im Lieferumfang enthalten – und auch separat als Verbrauchsmaterial erhältlich:
✅ EE 02.01 – Kugelschreiber mit leitfähiger Silberfarbe für reproduzierbare Elektrodenkontakte
✅ EE 02.02 – Leitfähige Flüssigkeit, 1 Liter – zur Konditionierung der Prüffläche
Mit dem EE 02 System erhalten Sie eine einfach einsetzbare, zuverlässige Lösung für die normgerechte Prüfung elektrischer Widerstandswerte an leitfähigen Gummimaterialien.
