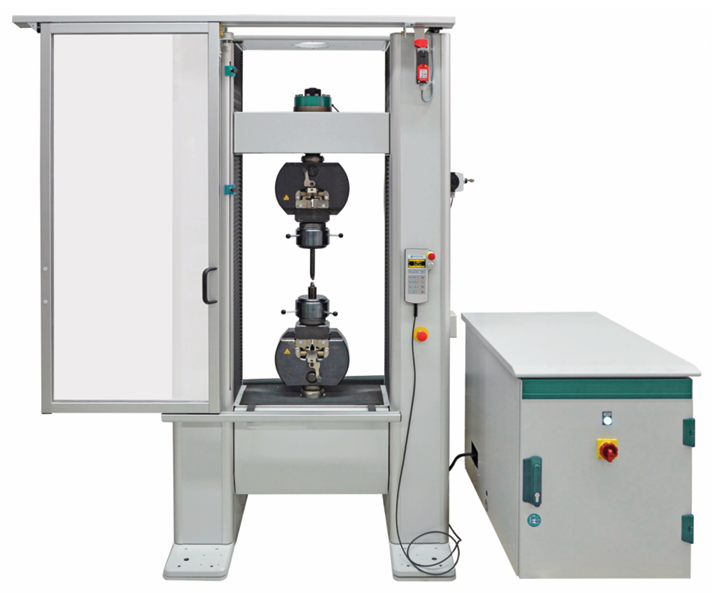

ST 250 kN – Universalprüfmaschine für den Hochlastbereich
Die Universalprüfmaschine ST 250 kN der Richard Hess MBV GmbH wurde für präzise, normgerechte Werkstoff- und Bauteilprüfungen im mittleren bis hohen Lastbereich entwickelt.
Ob in der Qualitätssicherung, im Prüflabor oder im industriellen Einsatz – dieses robuste System überzeugt durch:
- hervorragende Rahmensteifigkeit
- modernste Antriebstechnologie
- benutzerfreundliche Prüfsoftware
Die leistungsstarke Lösung für normgerechte Zug-, Druck-, Biege- und Peelversuche.
Präzise. Vielseitig. Belastbar.
Stabiler & flexibler Lastrahmen – Für anspruchsvolle Prüfaufgaben
Das modulare Lastrahmenkonzept der ST 250 kN gewährleistet höchste Stabilität bei gleichzeitig maximaler Flexibilität – ideal für wechselnde Prüfbedingungen und unterschiedlichste Probenformen.
Flexibilität durch modulare Rahmenkonstruktion:
- Serienmäßig mit zwei vertikalen Prüfräumen, optional mit seitlichem Prüfraum
- Variable Rahmenhöhen und -breiten – anpassbar an individuelle Prüfanwendungen
- Einfache Anbindung von peripheren Geräten (z. B. Temperaturkammern, Öfen, Extensometer, optische Sensoren)
Mechanik mit höchster Präzision – Für zuverlässige Messergebnisse
- Vier Führungssäulen und zwei spielfreie Präzisions-Kugelumlaufspindeln
- Vorgespannte Führungen und robuster Aufbau mit Faltenbalgabdeckungen
- Geeignet für den Einsatz im rauen Produktionsumfeld
- Bürstenloser AC-Antrieb mit Harmonic Drive® Technologie für:- Spielarme, direkte Kraftübertragung
- Hohe Prüfgeschwindigkeiten
- Dauerbelastungs- und Wechselprüfungen

Intelligente Regelelektronik – Für maximale Messqualität
Die ST 250 kN ist mit modernster, adaptiver Regelelektronik ausgestattet und bietet eine hohe Systemauflösung sowie vielseitige Regeloptionen.
Modulare Regeleinheit mit:
- Adaptivem Regler zur dynamischen Anpassung an Prüfparameter
- Hochauflösenden Signalwandlern für präzise Auswertung
- Integrierten Standardfunktionen wie:- Kraft-, Weg- und Dehnungsregelung
- Überlastschutz
- Automatische Sensorerkennung inkl. Kalibrierdaten
- Probenbruchdetektion
- Rücklauf-Funktion
- Manuelle Positionierung über Prüfsoftware oder optionales Handbediengerät

Sicherheit & Effizienz im Prüfalltag
- CE-konforme Schutzeinhausung – optional für alle Maschinenvarianten
- Standsichere Ausführung mit schwingungsdämpfenden Maschinenfüßen – kein Fundament erforderlich
- Zukunftssicher & skalierbar – durch modulare Erweiterbarkeit
Perfekt abgestimmt: Die Prüfsoftware der Richard Hess MBV GmbH
Die ST 250 kN ist vollständig kompatibel mit der leistungsfähigen Prüfsoftware der Richard Hess MBV GmbH:
- Inklusive aller Testmodule (Zug, Druck, Biegung, Peel)
- Für einfache wie komplexe, normgerechte und kundenspezifische Prüfabläufe
- Hohe Flexibilität bei Geräteeinbindung, Datenimport/-export und individueller Prüfablaufgestaltung
Fazit:
Die Universalprüfmaschine ST 250 kN bietet maximale Leistungsfähigkeit, Zuverlässigkeit und Flexibilität für anspruchsvolle Prüfaufgaben im Hochlastbereich – ideal für heutige Anforderungen und zukünftige Herausforderungen der Werkstoffprüfung.

Technische Daten – ST 250 kN
| Merkmal | Wert |
|---|---|
| Nennlast Hauptarbeitsraum | 250 kN |
| Prüfraum oberhalb der Traverse | 3 kN |
| Mechanischer Aufbau | 2 spielfreie Präzisions-Kugelumlaufspindeln, 4 gehärtete Führungssäulen mit Spindelschutz, AC-Servoantrieb |
| Rahmensteifigkeit | 260 kN/mm (inkl. Verformung von Kraftmesszelle und Werkzeugadapter) |
| Prüfgeschwindigkeit | 0,00006 – 600 mm/min (optional erweiterbar) |
| Auflösung Traversenwegmessung | < 0,0012 µm |
| Kraftmessbereich | 0,1 – 100 % der Nennlast, Klasse 1 (optional Klasse 0,5), gemäß DIN EN ISO 7500-1 / ASTM E4 |
| Mess-, Steuer- & Regelelektronik | Integrierter Kraft- und Traversenwegkanal, 3 freie Steckplätze (optional erweiterbar auf 7) |
| Datenübertragung | Ethernet (LAN) oder USB, 50 Hz (Standard), höhere Frequenz optional |
| Elektrischer Anschluss | 3P/PE/400 V, 50 Hz (TN-Netz), 4,0 kW, 4 m Anschlusskabel mit 16CEE-Stecker am Steuercontainer |
| Umgebungsbedingungen | Temperatur: 5–40 °C, Luftfeuchtigkeit: 20–80 % |
| Werkzeuganschluss | R60/30 oder LK135-12xM12-IG |
| Lieferumfang | Prüfmaschine inkl. Mess- und Steuerelektronik, Handbediengerät mit Kraft-/Weg-Display |
| Für den Betrieb erforderlich | Kraftmesszelle, Spannzeug/Prüfwerkzeug, Adapterset, Prüfsoftware, PC (aktueller Standard), Windows OS |
Optionale Erweiterungen – ST 250 kN
- Temperiereinrichtungen (z. B. Öfen, Temperaturkammern)
- Extensometer: Ansetz-, Langweg-, optisch
- Schutzeinrichtungen (CE-konform)
- Zusätzliche Prüfräume: seitlich oder oberhalb der Fahrtraverse
- Erhöhte Prüfgeschwindigkeit
Modifizierte Fahrtraverse:
- Verschiebbare Kraftmesszellenaufnahme (außerhalb der Standardachse)
- Mehrfachmontage von Kraftmesszellen
Zubehör:
- T-Nutenplatten, Adapter, Probenhalter u. v. m.

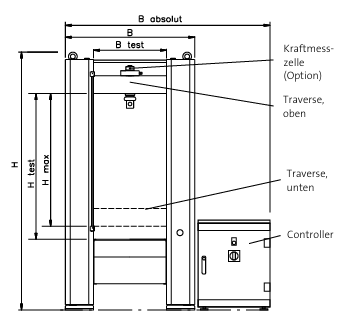

Abmessungen / Gewicht – ST 250 kN
| Bezeichnung | Wert |
|---|---|
| H (Gesamthöhe) | 2150 mm |
| H test (Prüfraumhöhe) | 1200 mm |
| H max (max. Prüfhub ohne Zubehör) | 1070 mm |
| B (Breite) | 1080 mm |
| B absolut (inkl. Steuerung) | ca. 1700 mm |
| B test (Prüfraumbreite) | 610 mm |
| T (Tiefe) | 700 mm |
| Gewicht | 1100 kg |
