Plastometer

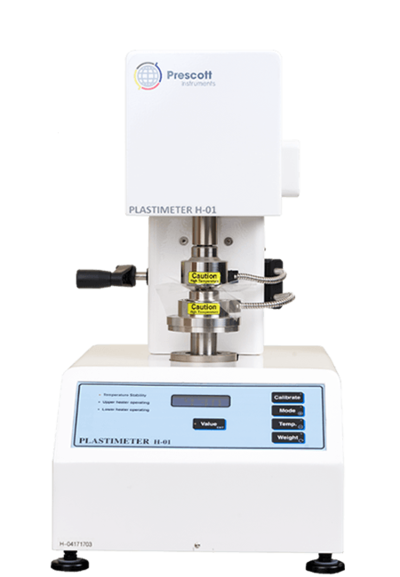

Plastimeter – Prüfgerät zur Bestimmung der Plastizität von Prescott Instruments
Präzise. Einfach. Zuverlässig.
Das Plastimeter dient zur Bestimmung der Plastizität von Naturkautschuk und ermöglicht die Bewertung der Eigenschaften unvernetzter Kautschukmischungen. Es wird insbesondere zur Ermittlung des Plasticity Retention Index (PRI) eingesetzt, einem wichtigen Kennwert zur Beurteilung der thermischen Oxidationsbeständigkeit von Rohkautschuk.
Das Prüfverfahren basiert auf der Messung der verbleibenden Probendicke nach einer definierten Erwärmung und Druckbelastung. Dank des einfachen, sauberen und schnellen Prüfablaufs eignet sich das Plastimeter ideal für die routinemäßige Qualitätskontrolle in Laboren der Kautschukindustrie.
Produkt-Highlights
🟢 Bestimmung der Plastizität – Messung der Plastizität beziehungsweise Viskosität von unvernetztem Kautschuk.
🟢 PRI-Ermittlung – Bestimmung des Plasticity Retention Index von Naturkautschuk zur Bewertung seiner Beständigkeit gegenüber thermischer Alterung.
🟢 Einfaches Prüfverfahren – Klar definierter Ablauf mit standardisierten Prüfbedingungen.
🟢 Schnelle Messungen – Effiziente Durchführung für die routinemäßige Materialprüfung.
🟢 Kontrollierte Prüfbedingungen – Definierte Temperatur-, Zeit- und Druckparameter gewährleisten vergleichbare Prüfergebnisse.
Funktionsprinzip
Die Prüfung erfolgt mit einer kreisförmigen Kautschukprobe, die zwischen einer oberen und einer unteren Prüfplatte (Matrizen) positioniert wird.
- Probenvorbereitung – Eine kreisförmige Probe mit einem Durchmesser von 13 mm und einer Dicke von 3,2 bis 3,6 mm wird vorbereitet.
- Temperierung – Die Probe wird zwischen den auf 100 °C temperierten Prüfplatten positioniert.
- Vorwärmung und Kompression – Die untere Prüfplatte bewegt sich nach oben und komprimiert die Probe auf eine Dicke von 1 mm. Anschließend wird die Probe 15 Sekunden lang erwärmt.
- Druckbelastung – Die obere Prüfplatte belastet die Probe für weitere 15 Sekunden mit einer Kraft von 100 N.
- Messung der Probendicke – Die verbleibende Probendicke wird zur Bestimmung der Plastizität herangezogen.
Plasticity Retention Index (PRI)
Der Plasticity Retention Index (PRI) beschreibt das Verhältnis der Plastizität von Naturkautschuk nach einer definierten Wärmealterung zur Plastizität vor der Wärmealterung.
Für die PRI-Bestimmung wird die Probe 30 Minuten lang bei 140 °C erhitzt. Anschließend wird ihre Plastizität gemessen und mit dem Ausgangswert verglichen.
Berechnung:
PRI=Pnach AlterungPvor Alterung×100
Dabei bezeichnet P den jeweiligen Plastizitätswert.
Ein höherer PRI-Wert weist im Allgemeinen auf eine bessere Beständigkeit des Naturkautschuks gegenüber thermisch-oxidativem Abbau hin.
Anwendungsbereiche
Das Plastimeter eignet sich insbesondere für:
- Qualitätskontrolle von Naturkautschuk – Überprüfung der Materialeigenschaften eingehender Rohstoffe.
- Bestimmung des PRI – Bewertung der Beständigkeit gegenüber thermischer Alterung.
- Materialcharakterisierung – Untersuchung der Plastizität und des Verarbeitungsverhaltens unvernetzter Kautschuke.
- Wareneingangsprüfung – Unterstützung einer gleichbleibenden Rohstoffqualität in der Kautschukverarbeitung.
Das Plastimeter bietet eine praktische Lösung zur standardisierten Plastizitätsprüfung und zur Beurteilung der Qualität von Naturkautschuk.
Komplettpaket für die Prüfung ? Plastimeter
Zuverlässig. Präzise. Effizient.
Im Rahmen unseres Qualitäts- und Serviceversprechens wird das Plastimeter mit dem erforderlichen Zubehör für eine präzise und effiziente Prüfung von Elastomermischungen geliefert.
Lieferumfang
? Kabel und Anschlüsse ? Alle erforderlichen Peripheriekabel und Steckverbindungen.
? Ersatzteilpaket ? Eine Auswahl wichtiger Ersatzteile für den laufenden Betrieb und die routinemäßige Wartung.
Software – Plastimeter von Prescott Instruments
Flexibel. Benutzerfreundlich. Leistungsstark.
Das Plastimeter ist optional mit moderner Computerhardware und der innovativen Datenerfassungs- und Auswertungssoftware Universal Instruments für Microsoft Windows® erhältlich. Die Software wurde für die effiziente Erfassung, Analyse und Verwaltung von Prüfdaten entwickelt und unterstützt eine flexible Integration unterschiedlicher Laborgeräte.
Die Software bietet drei Methoden zur Dateneingabe und ermöglicht die individuelle Registrierung von manuellen Laborgeräten sowie von Prüfgeräten, die nicht mit der Labline-Software konfiguriert sind. Damit eignet sie sich ideal für Labore, die ihre Prüfprozesse und Datenerfassung zentral organisieren möchten.
Optionale Softwarefunktionen
🟢 Automatische Gut-/Schlecht-Bewertung (Pass/Fail) – Automatische Beurteilung der Prüfergebnisse anhand definierter Grenzwerte.
🟢 Laborstatistiken – Statistische Auswertung von Prüfdaten zur Unterstützung der Qualitätssicherung.
🟢 Mehrsprachigkeit – Unterstützung verschiedener Sprachen für eine komfortable Bedienung.
🟢 Einfache Geräte- und Prüfkonfiguration – Unkomplizierte Einrichtung von Geräten und Prüfverfahren.
🟢 Vordefinierte Prüfmethoden – Vorinstallierte Prüfdefinitionen für effiziente Arbeitsabläufe.
🟢 Trenddiagramme – Grafische Darstellung von Messdaten und Entwicklungen zur Erkennung von Trends.
🟢 Einfache Neuberechnung von Ergebnissen – Komfortable Neuberechnung vorhandener Prüfergebnisse.
🟢 Druckfunktion für Prüfberichte – Erstellung und Ausgabe von Prüfberichten zur Dokumentation und Qualitätssicherung.
🟢 ODBC-Datenbankanbindung – Unterstützung der Verbindung zu externen Datenbanken, darunter:
- Microsoft Access®
- Microsoft SQL Server®
- IBM DB2®
Effiziente Labororganisation
Mit flexiblen Dateneingabemöglichkeiten, umfangreichen Analysefunktionen und optionaler Datenbankanbindung unterstützt die Universal-Instruments-Software eine strukturierte und effiziente Laborverwaltung. Sie ermöglicht die Einbindung manueller Prüfgeräte und nicht Labline-konfigurierter Instrumente in die digitale Datenerfassung und trägt zu einer einheitlichen Dokumentation der Prüfergebnisse bei.
Technische Spezifikationen – Plastimeter von Prescott Instruments
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Prüfnormen | ISO 2007, ASTM D3194-99, BS 903: Teil A59 |
| Druckkraft | 100 ± 1 N |
| Prüfzeit | 15 ± 0,2 Sekunden |
| Vorwärmzeit | 15 ± 1 Sekunden |
| Prüftemperatur | 100 ± 1 °C |
| Temperaturauflösung | 0,1 °C |
| Festgelegte Probendicke | 1,00 ± 0,01 mm |
| Messauflösung | 0,1 / 0,5 Einheiten |
| LCD-Anzeige | 16 × 2 Zeichen |
| Abstand zwischen oberer und unterer Prüfmatrize | 25–30 mm |
| Durchmesser der Prüfplatten | 7,3 mm, 10,0 mm und 14,0 mm |
| Abmessungen (B × T × H) | 293 × 407 × 540 mm |
| Elektrische Versorgung | AC 220 V ± 10 %, 50/60 Hz |
| Leistungsaufnahme | 300 W |
| Kalibrierung | Vollautomatische Kalibrierung |
| Betriebstemperatur | 15–60 °C |
| Betriebsluftfeuchtigkeit | 35–55 % relative Luftfeuchtigkeit |
| Antriebssystem | Inline-Servomotor mit digitalem Aerotech-Controller |
| Gewicht | 45 kg |
Wesentliche technische Merkmale
- Normgerechte Prüfung – Ausgelegt für Prüfungen nach den angegebenen internationalen und branchenspezifischen Normen.
- Präzise Druckkraft – Eine Druckkraft von 100 ± 1 N gewährleistet definierte Prüfbedingungen.
- Exakte Temperaturregelung – Prüftemperatur von 100 ± 1 °C bei einer Temperaturauflösung von 0,1 °C.
- Kontrollierte Prüfparameter – Präzise festgelegte Vorwärm- und Prüfzeiten für reproduzierbare Ergebnisse.
- Automatische Kalibrierung – Vollautomatische Kalibrierung für eine komfortable Geräteeinrichtung.
- Kompakte Bauweise – Platzsparende Konstruktion für den Einsatz in Prüflaboren.
Das Plastimeter kombiniert kontrollierte Druckbelastung, präzise Temperaturregelung und automatische Kalibrierung, um zuverlässige und reproduzierbare Plastizitätsprüfungen von Naturkautschuk zu unterstützen.
Hinweis: In der ursprünglichen Spezifikation ist „ASM D3194-99“ angegeben. Diese Bezeichnung wurde als ASTM D3194-99 wiedergegeben. Bitte lassen Sie die korrekte Normbezeichnung vom Hersteller bestätigen.
