Druckverformungsrest – Zuverlässige Prüfung elastischer Werkstoffe

Präzision, Wiederholbarkeit und normgerechte Durchführung

Die Prüfung des Druckverformungsrests (Compression Set) ist ein zentrales Verfahren zur Bewertung der dauerhaften Verformung elastischer Materialien unter definierter Druck- und Temperatureinwirkung. Sie liefert wichtige Kennwerte zur Beurteilung der Rückstelleigenschaften und Dichtungsqualität – insbesondere für Gummi, Elastomere, Schäume und Dichtmaterialien.

Anwendungsbereiche

Die Methode kommt in zahlreichen Industriebereichen zum Einsatz:

• Automobilindustrie: Dichtungen, Lager- und Dämpfungselemente
• Medizintechnik: Silikondichtungen und Schaumstoffe
• Maschinenbau & Armaturen: O-Ringe, Formteile, Flachdichtungen
• Haustechnik & Elektroindustrie: Isolations- und Verbindungselemente

Prüfprinzip

Das Probenmaterial wird unter fest definierter Stauchung (z. B. 25 %) zwischen zwei Druckplatten positioniert und für eine festgelegte Dauer (z. B. 22 h) bei erhöhter Temperatur (z. B. 70 °C) belastet.

Nach Entlastung erfolgt die Bestimmung der bleibenden Verformung – dargestellt als Prozentsatz im Verhältnis zur ursprünglichen Probendicke. Die Auswertung erfolgt nach:

• DIN ISO 815-1 / -2
• ASTM D395 Method A / B
• ISO 2285 (für TPE)

Prüfsysteme der Richard Hess MBV GmbH

Für normkonforme Druckverformungsrest-Prüfungen bietet die Richard Hess MBV GmbH individuell konfigurierbare Prüflösungen:

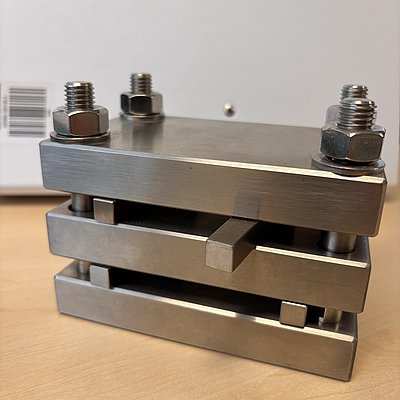

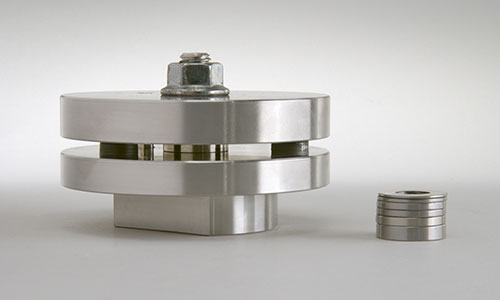

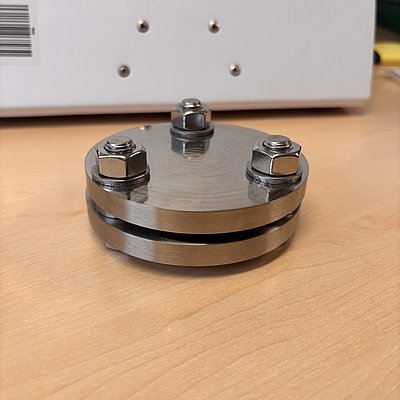

🔹 Präzisionsspannvorrichtungen

• Speziell entwickeltes Druckplatten-Set für konstante Stauchung
• Robuste Ausführung für reproduzierbare Ergebnisse

🔹 Temperaturkammern (z. B. SP2700)

• Exakte Temperaturführung im Bereich -80 °C bis +350 °C
• Optional mit automatisierter Stickstoffkühlung und Türbeheizung

🔹 Datenaufzeichnung & Auswertung

• In Kombination mit HessMaster oder Hess Soft
• Statistische Analyse, Protokollierung und Formeleditor verfügbar

Ihre Vorteile auf einen Blick

✔ Robuste Technik für den Dauerbetrieb
✔ Konform mit allen relevanten Normen
✔ Einfache Bedienung und sichere Probenhandhabung
✔ Optional mit automatisierter Temperatursteuerung
✔ Kompatibel mit allen Prüfmaschinen der Serien TMNI, TMCI und ST

Sie möchten elastische Materialien zuverlässig und normgerecht auf ihr Rückstellverhalten prüfen?
Wir unterstützen Sie bei der Auswahl des passenden Prüfsystems – individuell abgestimmt auf Ihre Prüfnorm, Materialeigenschaften und Produktionsbedingungen.

📞 Jetzt Beratung anfordern – wir entwickeln Ihre maßgeschneiderte Lösung.
