Pneumatische Pressen

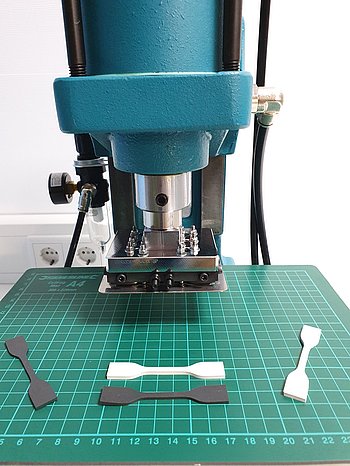

Pneumatische Probenstanzen

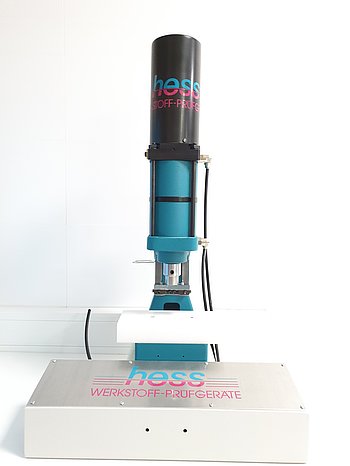

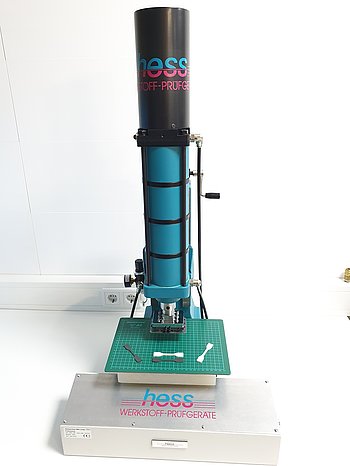

HPS 13, HPS 21, HPS 34, HPS 56
Unsere HPS-Pressen sind direktwirkende Druckluftpressen, die über die gesamte Hublänge eine konstante Kraft erzeugen.
Wichtige Merkmale:
✔ Praktisch wartungsfrei – Alle beweglichen Teile sind gelagert, und die vorgefetteten Zylinder ermöglichen einen ölfreien Betrieb
✔ Stabil & präzise – Hartverchromter, in Teflonbuchsen geführter Stößel mit Verdrehschutz
✔ Einfache Höhenverstellung – Bequem über eine Gewindespindel und ein Winkelgetriebe justierbar
✔ Schneller Werkzeugwechsel – Seitlich angebrachtes Maßband für reproduzierbare Einstellungen
✔ Geräuscharmer Betrieb – Lautstärke unter 75 dB
✔ Zustellbare Endlagendämpfung – Für einen sanften und kontrollierten Pressvorgang
Individuelle Lösungen verfügbar
Für größere Anwendungen bieten wir:
🔹 XL-HPS Pressen – Mit 250 mm und 300 mm Ausladung für größere Reichweite
🔹 L-HPS Pressen – Mit bis zu 350 mm Arbeitshöhe für höhere Bauteile
🔹 Pressen mit geschweißtem Ständer – Nach Ihren individuellen Vorgaben gefertigt
Standard- & Sonderhublängen
Wir bieten Standard-Hublängen von 40 mm bis 120 mm in 20-mm-Schritten. Sonderlängen sind auf Anfrage möglich.
Finden Sie die optimale Lösung für Ihre Stanzanforderungen!
Technische Daten – HPS-Serie
| Merkmal | HPS 13 | HPS 21 | HPS 34 | HPS 56 |
|---|---|---|---|---|
| Druckkraft [kN] | 13 | 21 | 34 | 56 |
| Arbeitshub [mm] | 40 | 40 | 40 | 40 |
| Krafthub [mm] | 0 | 0 | 0 | 0 |
| Ausladung A1 [mm] | 100 | 130 | 130 | 150 |
| Ausladung A2 [mm] | 0 | 0 | 0 | 0 |
| Tischgröße [mm] | 185 × 145 | 200 × 190 | 200 × 190 | 300 × 210 |
| Nutbreite (ähnl. DIN 650) [mm] | 12 | 14 | 14 | 14 |
| Stößelbohrung Ø × Tiefe [mm] | 20H7 × 25 | 20H7 × 25 | 20H7 × 25 | 20H7 × 25 |
| Stößel Ø / Fläche [mm / mm²] | 40 / — | 40 / — | 40 / — | 50 / — |
| Platzbedarf (B × T) [mm] | 185 × 300 | 200 × 385 | 200 × 550 | 300 × 455 |
| Gewicht [kg] | 68 | 92 | 105 | 238 |
| Arbeitshöhe min. [mm] | 60 | 75 | 75 | 155 |
| Arbeitshöhe max. [mm] | 285 | 330 | 330 | 365 |
