H50 TMCI B 1040 – Breiter Prüfrahmen für maximale Flexibilität im mittleren Lastbereich
Die Universalprüfmaschine H50 TMCI B 1040 der Richard Hess MBV GmbH wurde speziell für präzise und normgerechte Werkstoff- und Bauteilprüfungen im mittleren Lastbereich bis 50 kN entwickelt – mit erweitertem Prüfraum in der Breite. Ob in der Qualitätssicherung, im Labor oder in der Fertigung: Dieses leistungsstarke System überzeugt durch:
- breiten, modularen Lastrahmen für große Proben oder komplexe Prüfaufbauten
- modernste Antriebstechnik mit AC-Servomotor
- intuitive Bedienung und hohe Anpassungsfähigkeit
Die professionelle Lösung für normgerechte Zug-, Druck-, Biege- und Peelversuche.
Zuverlässig. Leistungsstark. Breit aufgestellt.
Breites & flexibles Lastrahmendesign – Für anspruchsvolle Prüfkonzepte
Die Modellvariante B 1040 bietet dank vergrößerter Breite einen erweiterten Prüfraum für sperrige Bauteile oder mehrspurige Prüfkonfigurationen.
Highlights des Rahmenkonzepts
- Variable Rahmenhöhe und -breite → optimale Anpassung an Bauteilabmessungen
- Offene Gestaltung für einfache Integration von Zubehör wie Temperaturkammern, Öfen, Extensometern oder optischen Systemen
Höchste Präzision dank robuster Mechanik
- Spielfreie Präzisions-Kugelumlaufspindeln mit großem Durchmesser
- Vorgespannte Aluminium-Stützprofile und Spezialmutternsystem für:- exakte Kraftübertragung
- hervorragende Querkraftstabilität
- hohe axiale Steifigkeit

- Bürstenloser AC-Antrieb für statische und zyklische Prüfungen sowie Langzeitversuche
Intelligente Regelelektronik – Für maximale Kontrolle
- Modular aufgebaut mit adaptivem Regler
- Hochauflösende Signalwandler für feinste Messauflösung
- Standardfunktionen integriert:- Kraft-, Weg- und Dehnungsregelung
- Überlastschutz
- Automatische Sensorerkennung mit Kalibrierdatenspeicherung
- Probenbrucherkennung
- Rücklauf-Funktion
- Manuelles Positionieren via Prüfsoftware oder optionaler Handbedienung

Sicherheit & Zukunftsfähigkeit
- CE-konforme Schutzverkleidungen – optional für jeden Einsatzbereich
- Modular erweiterbar – für zukünftige Anforderungen und individuelle Prüfstrategien
Fazit:
Die H50 TMCI B 1040 ist die ideale Lösung für alle, die im mittleren Lastbereich breite Prüfanwendungen und höchste Präzision in einem System vereinen möchten.
Flexibel. Stark. Zukunftssicher.

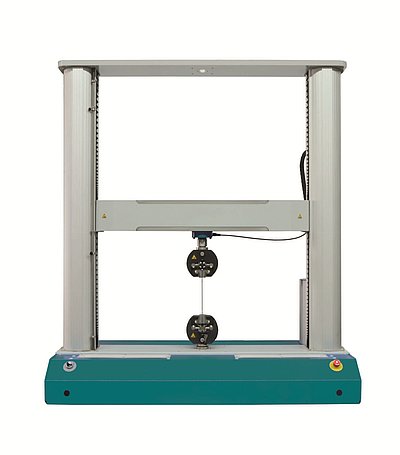

H 50 TMCI B 1040

Technische Daten – H50 TMCI B 1040
| Merkmal | Wert |
|---|---|
| Prüfkraft Zug/Druck | 50 kN |
| Mechanischer Aufbau | 2 spielfreie Kugelumlaufspindeln mit Faltenbalgabdeckung, Antrieb über AC-Servomotor |
| Steifigkeit des Prüfrahmens | 100 kN/mm (inkl. Verformung von Kraftmesszelle und Adapter) |
| Messbereich Kraft | 0,2 – 100 % der Nennlast, Klasse 1 (optional Klasse 0,5), abhängig vom Kraftmesssensor (nach DIN EN ISO 7500-1, ASTM E4) |
| Prüfgeschwindigkeit (V) | 0,01 mm/min bis 700 mm/min |
| Wegauflösung des Antriebs | < 1 µm |
| Elektrischer Anschluss | 230 V AC, 1,5 kVA, 50/60 Hz, Betriebstemperatur: 5 – 40 °C, Luftfeuchte: 20 – 80 % |
| Gewicht Maschine | 500 kg |
| Controller | Controller Electronic Drive 2, AC 900 W |
| Gewicht Controller | 30 kg |
