LabVac Serie
Automatisierte Vakuumpressen für präzise Materialprüfung unter kontrollierter Atmosphäre

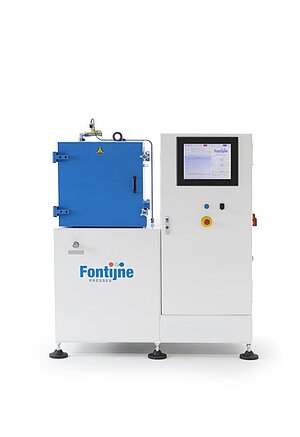

Die Fontijne Presses LabVac Serie – erhältlich mit Presskräften von 50 kN, 200 kN, 400 kN, 600 kN oder 1000 kN – ist eine vollautomatische, hydraulische Laborpresse mit integrierter Vakuumkammer. Sie wurde speziell für Anwendungen entwickelt, bei denen Materialien unter Sauerstoffausschluss oder definierten Gasatmosphären getestet und verarbeitet werden müssen.
Wie alle Pressen von Fontijne Presses überzeugt auch die LabVac Serie durch ihre präzise und gleichmäßige Pressqualität sowie durch konstante, reproduzierbare Ergebnisse – unabhängig von den gewählten Einstellungen oder Prozessparametern.
Je nach Modell erreicht die LabVac Presskräfte bis zu 1000 kN bei maximalen Temperaturen von 300 °C. Damit eignet sie sich ideal für anspruchsvolle F&E- und Qualitätskontrollanwendungen mit speziellen Materialanforderungen.

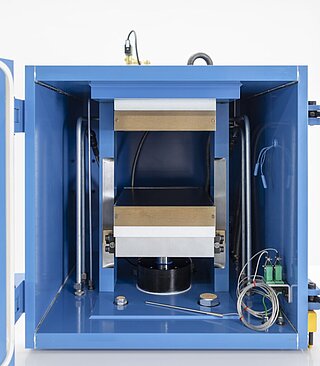

Die integrierte Vakuumpumpe erzeugt in der Presskammer eine Niederdruckumgebung von 30 – 40 mbar, wodurch Tests ohne Sauerstoff oder mit alternativen Gasen wie Stickstoff oder Argon möglich sind.
Der Luftauslass an der Rückseite der Presse kann an ein Absaugsystem angeschlossen werden, um Luft und Gase aus der Kammer sicher zu entfernen.
Jede LabVac Presse ist mit dem fortschrittlichen ProView-Steuerungssystem ausgestattet.

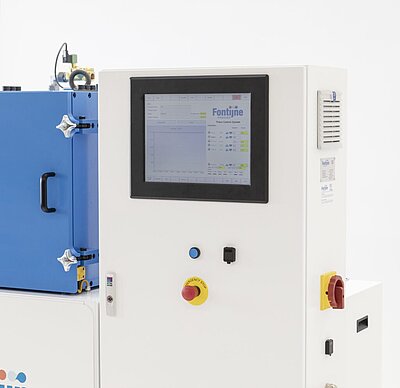

Der 15-Zoll-Touchscreen ermöglicht eine präzise Steuerung aller Druck-, Temperatur- und Vakuumparameter. Das Vakuumsystem kann manuell über das Bedienfeld oder automatisch über Rezeptsteuerungen geregelt werden. Nach Abschluss des Pressvorgangs kann die Kammer schnell wieder belüftet werden.
Das große, übersichtliche Display des ProView-Systems bietet den Anwenderinnen und Anwendern jederzeit einen klaren Überblick über Prozesswerte und -verläufe und sorgt für maximalen Bedienkomfort.
Dank der kompakten Bauweise lässt sich die LabVac problemlos in jedes Labor integrieren.
Die robuste Konstruktion, die hochwertige Verarbeitung und die zuverlässige Steuerung gewährleisten eine lange Lebensdauer und gleichbleibende Präzision – selbst bei anspruchsvollen Anwendungen.
Optionen – LabVac Serie
| Option | Beschreibung |
|---|---|
| Aktives Kühlsystem | Automatisierte Wasserkühlung der Pressplatten, gesteuert über elektrische Ventile. So kann die Presse schnell für nachfolgende Aufgaben vorbereitet werden, die einen niedrigeren Temperatursollwert erfordern. |
| Argon-/Stickstoff-Anschluss | Anschlussmöglichkeit für den Betrieb mit Inertgasen wie Argon oder Stickstoff. |
| Licht- und Tonsignal | Ein integriertes optisches und akustisches Signal zeigt den aktuellen Status des Presszyklus an. |
| Ethernet-Anschluss | Zur einfachen Datenübertragung und für den Export von Prozessparametern. |
| Anschluss für externes Thermoelement | Ermöglicht das Auslesen externer Temperaturwerte und deren Einbindung in den Prozessablauf über das ProView-Steuerungssystem. |
| Schnellheizsystem | Mit dem Schnellheizsystem kann die Aufheizrate der LabVac Pressen auf bis zu 20 °C pro Minute erhöht werden. Dadurch verkürzen sich die Aufheizzeiten deutlich – auf 8 Minuten bis 180 °C (statt 16 Minuten) bzw. 14 Minuten bis 300 °C (statt 28 Minuten). |
| Stahl-, Aluminium- oder Kupferplatten | Durch die Verwendung optionaler Platten aus Stahl, Aluminium oder Kupfer kann ein spezifisches Temperaturverteilungsprofil erreicht werden – je nach Material und Anwendung. |
| Verlängerte Garantie & Wartungsplan | Auf Wunsch kann die Standardgarantie verlängert werden. Fontijne Presses bietet außerdem präventive Wartung sowie einen Kalibrierservice, um eine langfristig präzise und zuverlässige Leistung sicherzustellen. |
| Maßanfertigung | Benötigen Sie andere Temperaturen, Schließkräfte oder Plattengrößen? Teilen Sie uns Ihre Anforderungen mit – wir entwickeln eine maßgeschneiderte Lösung, die exakt zu Ihrer Anwendung passt. |
Technische Daten – LabVac Serie
| Modell | LabVac 50 | LabVac 200 | LabVac 400 | LabVac 600 | LabVac 1000 |
|---|---|---|---|---|---|
| Max. Schließkraft * | 50 kN | 200 kN | 400 kN | 600 kN | 1000 kN |
| Plattengröße * | 225 × 225 mm | 225 × 320 mm | 320 × 320 mm | 400 × 400 mm | 500 × 500 mm |
| Spezifischer Druck bei voller Auslegung | 0,99 N/mm² | 2,78 N/mm² | 3,91 N/mm² | 3,75 N/mm² | 4 N/mm² |
| Max. Temperatur * | colspan=5 | 300 °C | |||
| Öffnung * | colspan=5 | 200 mm | |||
| Stromstärke | 16 A | 16 A | 16 A | 32 A | 32 A |
| Spannung | colspan=5 | 400 V – 3 Phasen – 50 Hz + N + PE 480 V – 3 Phasen – 60 Hz + N + PE | |||
| Länge | 1360 mm | colspan=4 | 1540 mm | ||
| Breite | 675 mm | colspan=4 | 810 mm | ||
| Höhe | colspan=5 | 1685 mm | |||
| Gewicht | 1160 kg | 1250 kg | 1300 kg | 1875 kg | 2150 kg |
* Abhängig von Konfiguration und Optionen.
